Chiller Xoắn Ốc (Scroll Chiller) Là Gì? Cấu Tạo, Nguyên Lý & Ứng Dụng Trong HVAC

1. Chiller xoắn ốc là gì?

Chiller xoắn ốc (Scroll Chiller) là hệ thống máy làm lạnh nước sử dụng máy nén xoắn ốc (Scroll Compressor) để tạo nước lạnh phục vụ điều hòa không khí hoặc làm mát công nghiệp.

👉 Đây là dòng Chiller:

  • Công suất nhỏ – trung bình
  • Vận hành êm
  • Chi phí đầu tư thấp
  • Phổ biến trong các công trình vừa và nhỏ

👉 Xem tổng quan hệ thống:
➡️ Hệ thống HVAC là gì

➡️ Hệ thống Chiller là gì

2. Nguyên lý hoạt động của Scroll Chiller

🔧 Nguyên lý máy nén xoắn ốc

  • Gồm 2 đĩa xoắn:
    • 1 cố định
    • 1 quay lệch tâm

👉 Khi quay:

  • Môi chất lạnh bị nén dần từ ngoài vào trong
    → Tăng áp suất và nhiệt độ

🔄 Chu trình làm lạnh

  1. Máy nén nén môi chất
  2. Gas đi qua dàn ngưng → hóa lỏng
  3. Qua van tiết lưu → giảm áp
  4. Vào dàn bay hơi → hấp thụ nhiệt nước

👉 Chu trình lặp liên tục để tạo nước lạnh.

3. Cấu tạo của Chiller xoắn ốc

3.1. Máy nén Scroll

  • Trái tim hệ thống
  • Có thể dùng nhiều compressor song song

3.2. Dàn bay hơi (Evaporator)

  • Làm lạnh nước

3.3. Dàn ngưng tụ (Condenser)

Có 2 loại:

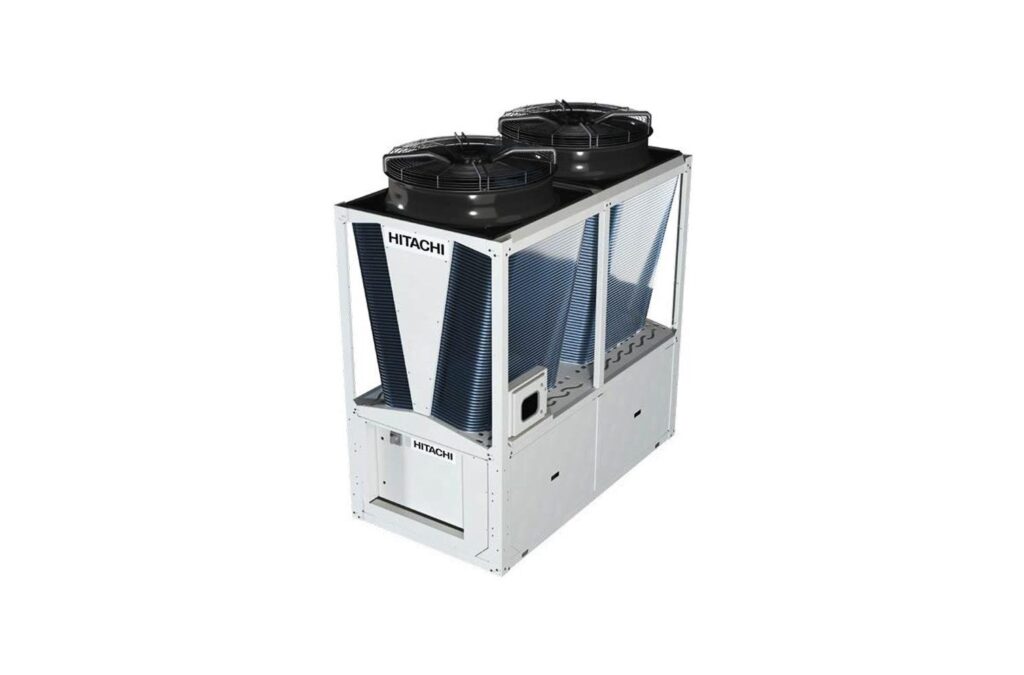

🔹 Giải nhiệt gió

➡️ Chiller giải nhiệt gió

🔹 Giải nhiệt nước

➡️ Chiller giải nhiệt nước

3.4. Van tiết lưu

  • Điều chỉnh lưu lượng môi chất

3.5. Hệ điều khiển

  • Board điều khiển thông minh
  • Có thể kết nối BMS

➡️ Hệ thống BMS là gì

4. Ưu điểm của Chiller xoắn ốc

✔ Vận hành rất êm
✔ Giá đầu tư thấp
✔ Dễ bảo trì
✔ Linh hoạt tải (multi compressor)
✔ Ít rung

👉 Đặc biệt:

  • Phù hợp công trình dân dụng & thương mại

5. Nhược điểm

✖ Không phù hợp công suất lớn
✖ Hiệu suất thấp hơn trục vít & ly tâm
✖ Tuổi thọ thấp hơn hệ lớn

6. Phân tích chuyên sâu (dành cho kỹ sư)

6.1. Hiệu suất COP

  • COP trung bình: 3.0 – 5.0
  • Thấp hơn:
    • Trục vít
    • Ly tâm

👉 Nhưng:

  • Tốt ở tải nhỏ

6.2. Part-load performance

✔ Rất tốt nhờ:

  • Chạy nhiều compressor

👉 Ví dụ:

  • 4 máy nén → chạy 1–4 cấp

6.3. Độ ồn

  • Thấp nhất trong các loại Chiller

👉 Phù hợp:

  • Văn phòng
  • Khách sạn

6.4. So với Chiller trục vít

Tiêu chí Scroll Trục vít
Công suất Nhỏ Trung
COP Trung Cao
Giá Thấp Trung
Ổn định Tốt Rất tốt

👉 Xem thêm:
➡️ Chiller trục vít

7. Chiller mô đun (Modular Chiller) là gì?

Chiller mô đun (Modular Chiller) là hệ thống Chiller được thiết kế dạng module ghép nối, trong đó mỗi module thường sử dụng máy nén xoắn ốc (Scroll Compressor).

👉 Nói cách khác:

  • Scroll Chiller = 1 máy
  • Modular Chiller = nhiều Scroll Chiller ghép lại

🔹 Đặc điểm của Chiller mô đun

✔ Thiết kế dạng module (ghép nối linh hoạt)
✔ Mỗi module hoạt động độc lập
✔ Dễ mở rộng công suất theo nhu cầu
✔ Thường sử dụng Scroll Compressor

🔹 Nguyên lý hoạt động

  • Nhiều module hoạt động song song
  • Bộ điều khiển trung tâm phân tải
  • Tự động bật/tắt module theo tải lạnh

👉 Điều này giúp:
✔ Tối ưu điện năng
✔ Tăng độ ổn định hệ thống

🔹 Ưu điểm nổi bật

✔ Linh hoạt mở rộng (add module dễ dàng)
✔ Tiết kiệm điện ở part-load
✔ Dự phòng cao (hỏng 1 module vẫn chạy)
✔ Dễ vận chuyển & lắp đặt

🔹 Nhược điểm

✖ Chi phí đầu tư cao hơn Scroll đơn
✖ Cần hệ điều khiển đồng bộ

🔹 Ứng dụng thực tế

  • Khách sạn
  • Tòa nhà văn phòng
  • Nhà máy vừa
  • Trường học

👉 Xem thêm chi tiết:
➡️ Chiller mô đun là gì

8. Ứng dụng thực tế

  • Văn phòng
  • Khách sạn
  • Nhà hàng
  • Tòa nhà nhỏ
  • Biệt thự

9. Thương hiệu Chiller xoắn ốc uy tín

🔹 Daikin

  • Scroll + Inverter mạnh
  • Tiết kiệm điện

🔹 Trane

  • Độ bền cao
  • Ổn định

🔹 Carrier

  • Công nghệ tiên tiến
  • Đa dạng model

🔹 York

  • Giá hợp lý
  • Hiệu suất tốt

🔹 Hitachi

  • Phù hợp thị trường Việt Nam
  • Giá cạnh tranh

🔹 Midea

  • Giá tốt
  • Phổ biến

10. Khi nào nên chọn Scroll Chiller?

👉 Nên chọn khi:

✔ Công suất < 200RT
✔ Ngân sách hạn chế
✔ Công trình vừa & nhỏ
✔ Cần vận hành êm

👉 Không nên chọn khi:

❌ Công suất lớn
❌ Nhà máy quy mô lớn

FAQ – Câu hỏi thường gặp

1. Scroll Chiller có tiết kiệm điện không?

→ Có, nhưng chỉ ở tải nhỏ.

2. Có dùng cho nhà máy không?

→ Chỉ phù hợp nhà máy nhỏ.

3. Scroll vs Screw cái nào tốt hơn?

→ Screw tốt hơn ở công suất lớn.

4. Scroll Chiller có ồn không?

→ Rất êm.

5. Tuổi thọ bao lâu?

→ 10–15 năm nếu bảo trì tốt.
