FCU là gì? Cấu tạo và nguyên lý hoạt động của Fan Coil Unit trong hệ thống HVAC
Trong các hệ thống điều hòa không khí trung tâm, đặc biệt là các hệ Chiller, thiết bị FCU (Fan Coil Unit) đóng vai trò rất quan trọng trong việc phân phối không khí lạnh đến từng khu vực trong công trình.
FCU thường được sử dụng trong các tòa nhà văn phòng, khách sạn, bệnh viện, trung tâm thương mại và nhiều công trình dân dụng khác. Nhờ thiết kế nhỏ gọn và khả năng vận hành linh hoạt, FCU trở thành một trong những thiết bị phổ biến trong hệ thống HVAC
Vậy FCU là gì, cấu tạo ra sao và nguyên lý hoạt động như thế nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
FCU là gì?
FCU (Fan Coil Unit) là thiết bị xử lý không khí trong hệ thống điều hòa trung tâm, có nhiệm vụ làm lạnh hoặc sưởi ấm không khí trong phòng thông qua dàn coil và quạt gió.
FCU thường sử dụng nước lạnh từ hệ thống Chiller hoặc nước nóng từ hệ thống gia nhiệt để trao đổi nhiệt với không khí.
Thiết bị này thường được lắp đặt tại từng phòng hoặc từng khu vực riêng biệt trong công trình nhằm kiểm soát nhiệt độ một cách độc lập.
Bạn có thể tìm hiểu thêm:
👉 HVAC là gì
👉 Máy làm lạnh nước trung tâm Chiller
👉 AHU là gì
Cấu tạo của FCU
Một thiết bị FCU thường bao gồm các thành phần chính sau:
Quạt gió (Fan)
Quạt gió có nhiệm vụ hút không khí trong phòng và thổi qua dàn coil để thực hiện quá trình trao đổi nhiệt.
Quạt thường sử dụng:
-
-
quạt ly tâm
-
quạt lồng sóc
-
Dàn trao đổi nhiệt (Coil)
Dàn coil là bộ phận quan trọng nhất của FCU. Bên trong coil có nước lạnh hoặc nước nóng chảy qua để trao đổi nhiệt với không khí.
Trong hệ thống Chiller, nước lạnh được cấp từ:
👉 Hệ thống Chiller
Bộ lọc không khí
Bộ lọc có nhiệm vụ loại bỏ bụi bẩn và tạp chất trong không khí trước khi đưa vào phòng.
Khay nước ngưng
Trong quá trình làm lạnh, hơi nước trong không khí sẽ ngưng tụ và được thu vào khay nước ngưng để thoát ra ngoài.
Van điều khiển
Van điều khiển giúp điều chỉnh lưu lượng nước đi qua dàn coil nhằm kiểm soát nhiệt độ trong phòng.
👉 Trong thực tế, van thường được điều khiển thông qua thermostat để duy trì nhiệt độ ổn định.
Nguyên lý hoạt động của FCU
Nguyên lý hoạt động của FCU dựa trên quá trình trao đổi nhiệt giữa nước lạnh và không khí trong phòng.
Quy trình hoạt động gồm các bước:
-
-
Quạt hút không khí trong phòng vào FCU
-
Không khí đi qua bộ lọc để loại bỏ bụi
-
Không khí tiếp tục đi qua dàn coil chứa nước lạnh
-
Nhiệt trong không khí được truyền sang nước lạnh
-
Không khí lạnh được thổi trở lại vào phòng
-
👉 Trong các hệ thống hiện đại, FCU có thể sử dụng thermostat giao tiếp Modbus hoặc BACnet để kết nối với hệ thống BMS, giúp điều khiển và giám sát tập trung.
Phân loại FCU phổ biến
Hiện nay trên thị trường có nhiều loại FCU khác nhau tùy theo vị trí lắp đặt và thiết kế.

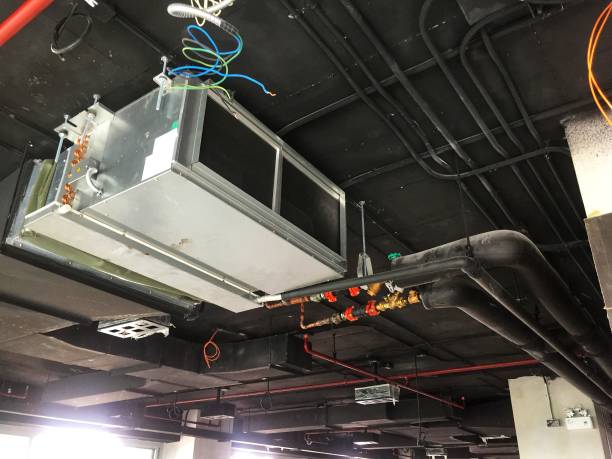

FCU âm trần nối ống gió
-
-
giấu thiết bị trong trần
-
thẩm mỹ cao
-
phân phối gió tốt
-
FCU âm trần cassette
-
-
thổi gió nhiều hướng
-
phù hợp văn phòng, cửa hàng
-
FCU treo tường
-
-
tương tự máy lạnh treo tường
-
sử dụng nước thay vì gas
-
FCU đặt sàn
-
-
phù hợp công trình cải tạo
-
Ưu điểm của FCU
-
-
thiết kế nhỏ gọn
-
điều khiển độc lập từng phòng
-
tiết kiệm năng lượng
-
hoạt động ổn định
-
👉 FCU hoạt động hiệu quả khi kết hợp với: Máy làm lạnh nước trung tâm Chiller
So sánh FCU và AHU
| Tiêu chí | FCU | AHU |
|---|---|---|
| Quy mô | nhỏ | lớn |
| Ứng dụng | từng phòng | toàn khu vực |
| Lưu lượng gió | nhỏ | lớn |
👉 Xem thêm: AHU là gì
Ứng dụng của FCU
FCU được sử dụng rộng rãi trong:
-
-
khách sạn
-
tòa nhà văn phòng
-
bệnh viện
-
trung tâm thương mại
-
Khi nào nên sử dụng FCU?
FCU phù hợp với các công trình:
-
-
khách sạn
-
căn hộ cao cấp
-
văn phòng
-
bệnh viện
-
👉 FCU thường được kết hợp với:
Thiết bị điều khiển FCU
Trong các hệ thống HVAC hiện đại, FCU không hoạt động độc lập mà thường được tích hợp với thermostat và hệ thống BMS.
Các thiết bị này giúp:
-
-
kiểm soát nhiệt độ chính xác
-
tối ưu vận hành
-
tiết kiệm năng lượng
-
👉 Xem thêm sản phẩm:
👉 <a href=”https://gabaco.vn/shop/”>Thiết bị thermostat & điều khiển HVAC</a>
Kết luận
FCU là thiết bị quan trọng trong hệ thống điều hòa không khí trung tâm, giúp phân phối không khí lạnh đến từng khu vực trong công trình. Nhờ thiết kế nhỏ gọn, khả năng vận hành linh hoạt và hiệu quả cao khi kết hợp với hệ thống Chiller, FCU được sử dụng rộng rãi trong nhiều loại công trình hiện đại.
Bạn có thể tìm hiểu thêm
👉 FCU SINKO – Giải pháp điều hòa cho khách sạn chuẩn 5★ & 6★
👉 Thiết kế hệ thống HVAC
👉 Thi công hệ thống HVAC
Nếu bạn cần tìm giải pháp FCU cho công trình, hãy liên hệ với đội ngũ kỹ sư HVAC để được hỗ trợ giải pháp phù hợp và hiệu quả nhất.
