GIẢI PHÁP ĐIỀU HÒA TRUNG TÂM VRF CHO CAO ỐC VĂN PHÒNG

Tối ưu Hiệu suất – Không gian – Vận hành – Vòng đời công trình

Giải pháp điều hòa trung tâm VRF cho cao ốc văn phòng đang trở thành xu hướng thay thế Chiller trong các công trình thương mại từ 10–35 tầng nhờ khả năng tối ưu tải phần (part-load), giảm CAPEX và tối ưu OPEX dài hạn.

Bài viết dưới đây phân tích chuyên sâu theo góc nhìn Kỹ sư – Tư vấn thiết kế – M&E – Chủ đầu tư, giúp đánh giá toàn diện hiệu quả kỹ thuật và tài chính khi triển khai hệ thống VRF cho cao ốc văn phòng.

---

1. Tổng Quan Giải Pháp Điều Hòa Trung Tâm VRF Cho Cao Ốc Văn Phòng

Trong các tòa nhà văn phòng hiện đại, hệ thống HVAC phải đáp ứng đồng thời:

• • Hiệu suất năng lượng cao (đáp ứng tiêu chuẩn công trình xanh)

  • Ổn định nhiệt độ khi tải biến thiên liên tục

  • Linh hoạt thiết kế cho cao tầng

  • Giảm chi phí vận hành và bảo trì vòng đời

  • Dễ tích hợp BMS và quản lý năng lượng

Giải pháp được khuyến nghị là hệ thống VRF Cooling Only air365 Max của Hitachi Cooling & Heating**, nổi bật với:

• • EER lên đến 5.40

  • Tối ưu mạnh ở tải phần (chiếm >70% thời gian vận hành văn phòng)

  • Giảm môi chất lạnh

  • Thiết kế gọn cho cao ốc thương mại

👉 Tham khảo chi tiết tại:
🔗 Hệ thống VRF Hitachi cho công trình cao tầng

---

2. Phân Tích Kỹ Thuật Chuyên Sâu Cho Kỹ Sư & Tư Vấn Thiết Kế

2.1 Hiệu Suất Năng Lượng Thực Tế – Trọng Tâm Khi Thẩm Định OPEX

✔ EER đạt 5.40 (single module)
✔ Giảm 39% điện năng ở tải 33% nhờ SmoothDrive 2.0
✔ Giảm tới 47% điện năng so với VRF thế hệ cũ
✔ Giảm trung bình 10% môi chất lạnh

Vì sao hệ thống VRF cho cao ốc văn phòng hoạt động >70% ở part-load?

• • Nhân sự thay đổi theo giờ

  • Hướng nắng khác nhau giữa các mặt đứng

  • Phòng họp hoạt động không đồng thời

  • Thiết kế luôn có hệ số dự phòng

Công nghệ SmoothDrive 2.0 giúp:

• • Điều khiển trực tiếp công suất máy nén

  • Ổn định tần số hoạt động

  • Giảm dao động nhiệt độ phòng

  • Tăng COP ở tải thấp

👉 Đây là yếu tố quyết định khi phân tích chi phí vận hành (OPEX) dài hạn.

Phân tích chuyên sâu hơn tại:
🔗 Thiết kế VRF cao tầng cho cao ốc văn phòng

---

2.2 Giới Hạn Đường Ống – Yếu Tố Quan Trọng Với VRF Cao Tầng

✔ Phù hợp cao ốc 25–35 tầng
✔ Tập trung toàn bộ dàn nóng trên mái
✔ Không cần phòng máy trung gian

Chi tiết thiết bị:
🔗 Dàn nóng VRF Hitachi air365 Max

---

2.3 Tỷ Lệ Kết Nối 200% – Tối Ưu CAPEX

Hệ thống VRF cho phép tổng công suất dàn lạnh lên đến 200% công suất dàn nóng.

Lợi ích:

• • Giảm số lượng ODU

  • Giảm diện tích mái

  • Giảm chi phí kết cấu thép

  • Tăng diện tích solar panel

Danh mục dàn lạnh tương thích:
🔗 Dàn lạnh VRF Hitachi

---

2.4 High External Static Pressure – Linh Hoạt Lắp Đặt

ESP lên đến 80Pa cho phép:

• • Đặt dàn nóng trong phòng kỹ thuật

  • Giấu sau lam kiến trúc

  • Không ảnh hưởng mặt đứng

Đây là ưu điểm lớn khi triển khai giải pháp điều hòa trung tâm VRF cho cao ốc văn phòng hạng A.

---

3. Quy Trình Triển Khai Hệ Thống VRF Cho Cao Ốc

3.1 Giai Đoạn Thiết Kế

• • Sử dụng airCloud Select

  • Tự động chọn cấu hình IDU/ODU

  • Kiểm tra tỷ lệ kết nối

  • Xuất report kỹ thuật phục vụ hồ sơ thầu

Tham khảo cấu trúc tổng thể:
🔗 Giải pháp hệ thống VRF Hitachi

---

3.2 Giai Đoạn Thi Công

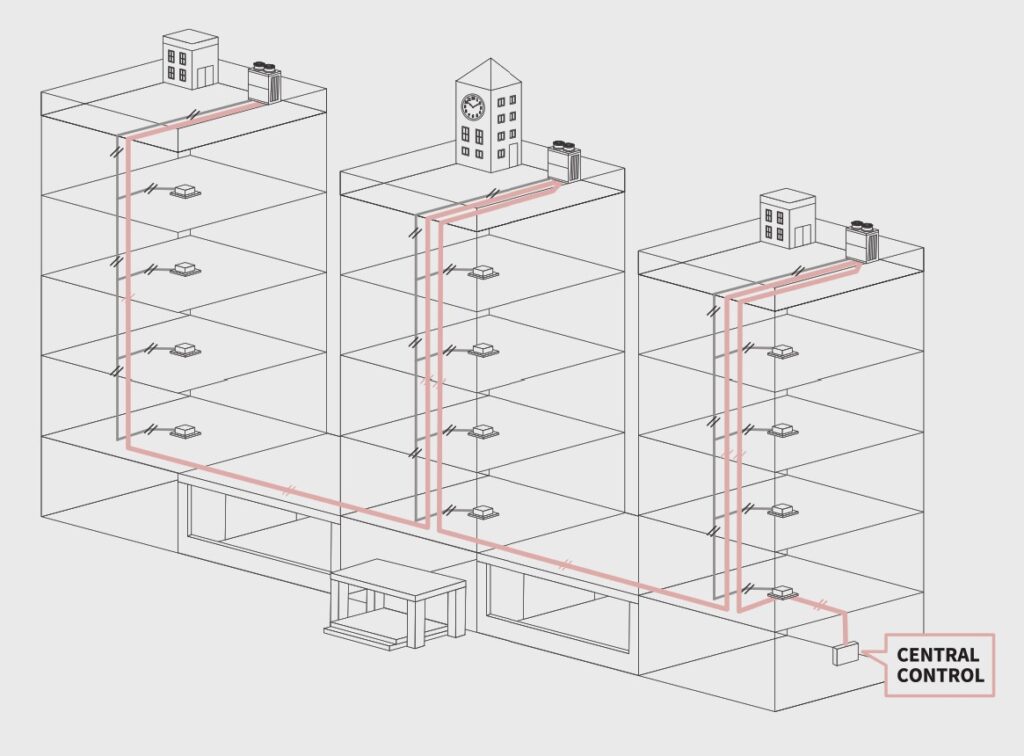

H-Link Communication

• • Daisy chain

  • Giảm dây tín hiệu

  • Giảm thời gian thi công

airCloud Tap (NFC)

• • Cấu hình nhanh gấp 4 lần

  • Copy/paste cấu hình

  • Không cần mở nắp ODU

---

3.3 Commissioning & Bảo Trì

Service Checker

• • Xuất báo cáo commissioning

  • Kiểm tra trạng thái toàn hệ thống

airCloud Pro – Điều Khiển Trung Tâm

• • Giám sát từ xa

  • Theo dõi điện năng

  • Lập lịch vận hành

🔗 Bộ điều khiển trung tâm airCloud Pro

---

4. Phân Tích Tài Chính Cho Chủ Đầu Tư

4.1 Giảm CAPEX

• • Không cần tháp giải nhiệt

  • Không cần hệ thống bơm nước lạnh

  • Không cần phòng máy lớn

  • Tối ưu diện tích thương mại

---

4.2 Giảm OPEX

• • EER cao

  • Tối ưu tải thấp

  • Demand Control

  • Motion sensor

Giải pháp này hiện được ứng dụng rộng rãi cho:

🔗 <a href=”/giai-phap-vrf-cho-khach-san/”>Giải pháp VRF cho khách sạn</a>
🔗 <a href=”/giai-phap-vrf-cho-benh-vien/”>Giải pháp VRF cho bệnh viện</a>

---

4.3 Giảm Rủi Ro Vòng Đời

• • Công nghệ Oil-return tối ưu

  • Chế độ vận hành khẩn cấp

  • Tùy chọn chống ăn mòn JRA9002

---

5. Cấu Hình Đề Xuất Cho Cao Ốc 20–30 Tầng

Ví dụ:

• • 6–10 module 26–30HP

  • Tổng công suất 160–300HP

  • Cassette 4 hướng Twin-Sense cho phòng họp

  • Dàn lạnh nối ống gió cho open office

  • AHU cho sảnh

Thiết bị tham khảo:

🔗 Dàn nóng VRF air365 Max
🔗 Dàn lạnh VRF Hitachi

---

6. FAQ – Giải Pháp Điều Hòa Trung Tâm VRF Cho Cao Ốc Văn Phòng

1. Vì sao VRF phù hợp cao ốc văn phòng hơn Chiller?

• • Không cần phòng máy lớn

  • Không cần tháp giải nhiệt

  • Linh hoạt tải từng tầng

  • Giảm CAPEX công trình vừa và trung bình

---

2. VRF Cooling Only có phù hợp Việt Nam?

Phù hợp đặc biệt tại miền Nam và công trình chỉ yêu cầu làm lạnh.

---

3. VRF có đáp ứng tiêu chuẩn công trình xanh?

Có. Nhờ:

• • EER cao

  • Giảm môi chất lạnh

  • Demand control

  • Tích hợp BMS

---

4. Cao ốc 30 tầng có đủ chiều dài ống không?

Có. Với:

200m chiều dài tối đa

110m chênh cao

Tổng 1.000m hệ thống

---
