Hướng dẫn thiết kế hệ Chiller (Full tính toán cho kỹ sư HVAC)

1. Tổng quan thiết kế hệ Chiller

Thiết kế hệ Chiller là quá trình:

- Tính toán tải lạnh
- Lựa chọn thiết bị (Chiller, bơm, AHU/FCU)
- Thiết kế đường ống, điều khiển
- Tối ưu hiệu suất hệ thống

👉 Xem tổng quan:
➡️Hê thống Chiller là gì

2. Xác định tải lạnh (Cooling Load Calculation)

Đây là bước quan trọng nhất quyết định toàn bộ hệ thống.

2.1. Công thức tổng tải lạnh

Trong đó:

- Qpeople: tải nhiệt do người
- Qlighting: tải đèn
- Qequipment: máy móc
- Qenvelope: truyền nhiệt qua tường, kính
- Qventilation: gió tươi

2.2. Tải nhiệt do người

- N: số người
- q: 100–130 W/người

2.3. Tải nhiệt do đèn

- A: diện tích (m²)
- W: 10–25 W/m²

2.4. Tải nhiệt do thiết bị

- P: công suất thiết bị
- η: hệ số tỏa nhiệt (0.7–1)

2.5. Chuyển đổi sang RT

3. Tính lưu lượng nước lạnh (Chilled Water Flow)

3.1. Công thức

Suy ra:

Trong đó:

- Cp = 4.186 kJ/kg.K
- ΔT thường = 5–7°C

4. Tính công suất Chiller

4.1. Công thức chọn Chiller

- Safety factor: 1.1 – 1.2

5. Lựa chọn loại Chiller

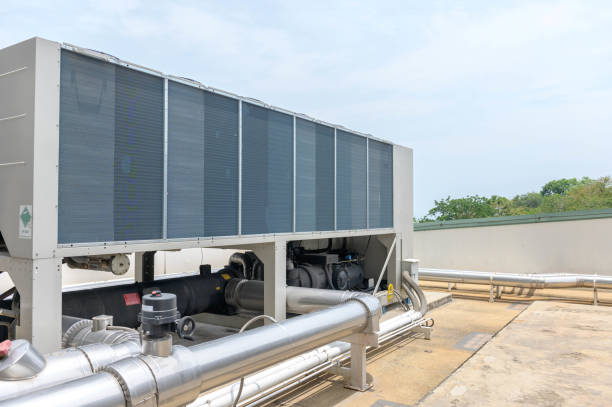

5.1. Chiller giải nhiệt gió

- Dễ lắp đặt
- Phù hợp công trình nhỏ – trung bình

👉 Xem chi tiết:
➡️ Chiller giải nhiệt gió

5.2. Chiller giải nhiệt nước

- Hiệu suất cao
- Dùng cho công trình lớn

👉 Xem thêm:
➡️ Chiller giải nhiệt nước

5.3. Chiller mô đun

- Linh hoạt tải
- Tiết kiệm điện

👉 Xem thêm:

👉 Chiller mô đun

6. Thiết kế hệ thống bơm nước

6.1. Lưu lượng bơm

6.2. Cột áp bơm

7. Thiết kế đường ống nước lạnh

7.1. Vận tốc nước khuyến nghị

- Ống chính: 1.5 – 3 m/s
- Nhánh: 1 – 1.5 m/s

7.2. Tổn thất áp suất

8. Lựa chọn thiết bị chính (Chiller hãng uy tín)

🔷 Daikin

- Tiết kiệm điện, inverter

🔷 Trane

- Hiệu suất cao

🔷 Carrier

- Phổ biến toàn cầu

🔷 Hitachi

- Bền, ổn định

9. Thiết kế hệ điều khiển & BMS

- Điều khiển tải theo nhu cầu
- Tối ưu COP hệ thống
- Giám sát lỗi

👉 Xem thêm:
➡️ Hệ thống BMS là gì

10. Ví dụ tính toán thực tế

🔧 Bài toán:

- Diện tích: 1.000 m²
- Tải lạnh: 120 W/m²

👉 Tính:

- Q = 120,000 W = 120 kW
- RT = 120 / 3.517 ≈ 34 RT

👉 Chọn:

- Chiller ≈ 40 RT

11. Lỗi thiết kế thường gặp

❌ Chọn thiếu công suất
❌ Sai ΔT → tăng chi phí vận hành
❌ Không tính tổn thất áp
❌ Bố trí ống sai → mất cân bằng

12. Kinh nghiệm tối ưu hệ Chiller (Expert Tips)

- Dùng Primary – Secondary Pump
- Áp dụng Variable Flow System
- Sử dụng Cooling Load Diversity
- Tối ưu COP theo tải thực

13. FAQ – Câu hỏi thường gặp

❓ ΔT bao nhiêu là tối ưu?

✔ Thường 5–7°C (AHU), 7–10°C (chiller lớn)

❓ Có cần dự phòng chiller không?

✔ Có, nên thiết kế N+1

❓ Chiller nên chạy bao nhiêu % tải?

✔ 60–80% là tối ưu hiệu suất

❓ Nên chọn hệ Primary hay Primary-Secondary?

✔ Công trình lớn → Primary-Secondary
