MÁY LẠNH TRUNG TÂM VRF PANASONIC FSV – GIẢI PHÁP ĐIỀU HÒA TIẾT KIỆM ĐIỆN

Đăng vào bởi admin-page
02
Th4

MÁY LẠNH TRUNG TÂM VRF PANASONIC FSV

Giải pháp điều hòa không khí toàn diện – Tiết kiệm điện – Hiệu suất vượt trội

1. Tổng quan hệ thống VRF Panasonic FSV

Hệ thống VRF Panasonic FSV (Variable Refrigerant Flow) là giải pháp điều hòa không khí trung tâm cao cấp thuộc lĩnh vực HVAC, được thiết kế cho:

  • Tòa nhà văn phòng
  • Khách sạn – resort
  • Bệnh viện – trung tâm y tế
  • Nhà máy – xưởng sản xuất

👉 Tham khảo thêm:

2. Phân loại hệ thống Panasonic FSV

2.1 Dòng FSV-EX MS3 (Cooling Only – Hiệu suất cao)

2.1.1. Tổng quan dòng FSV-EX MS3

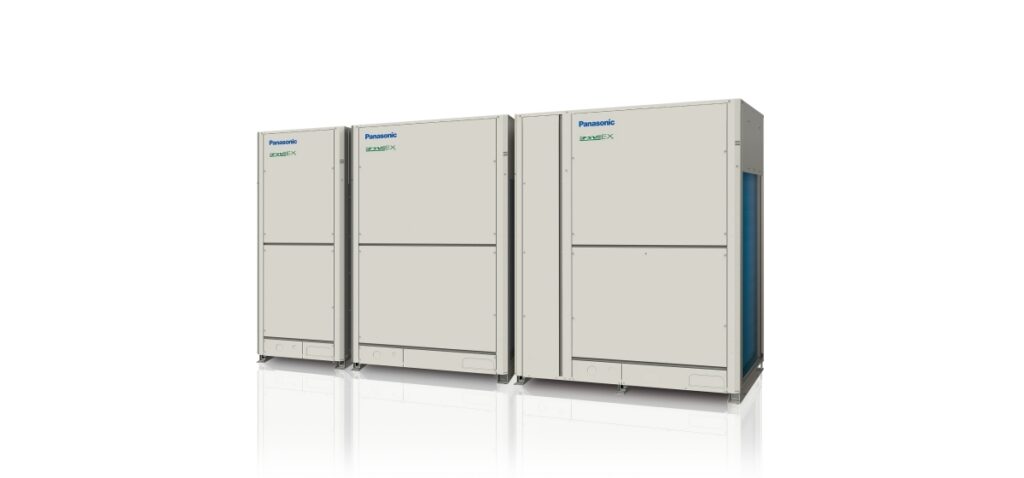

MÁY LẠNH TRUNG TÂM VRF PANASONIC FSV-EX MS3

Dòng FSV-EX MS3 thuộc hệ HVAC là giải pháp VRF 1 chiều (Cooling Only) cao cấp của Panasonic, được tối ưu cho:

  • Khí hậu nóng (Việt Nam, Đông Nam Á)
  • Công trình tải lạnh lớn
  • Yêu cầu vận hành liên tục

👉 Đây là dòng bán chạy nhất trong hệ VRF Panasonic

👉 Máy lạnh công nghiệp Panasonic

Đặc điểm nổi bật:

  • Chỉ làm lạnh – tối ưu cho khí hậu nóng như Việt Nam
  • Dải công suất: 8HP – 96HP
  • Hiệu suất cao EER lên đến 5.3
  • Hoạt động ổn định tới 52°C ngoài trời
  • Kết nối tối đa 64 dàn lạnh

👉 Phù hợp:

  • Trung tâm thương mại
  • Nhà xưởng
  • Tòa nhà lớn

👉 Internal link: Máy lạnh công nghiệp Panasonic

2.1.2. Dải công suất & Model MS3

✔ Dải công suất cực rộng:

  • 8HP → 96HP (~22.4kW → 272kW)
  • Có thể ghép module để đạt công suất lớn hơn

✔ Một số model tiêu biểu:

  • U-8MS3H7
  • U-10MS3H7
  • U-12MS3H7
  • U-16MS3H7
  • U-20MS3H7
  • … đến 52HP (module)

👉 Phù hợp từ công trình vừa → siêu lớn

2.1.3. Phân tích CHUYÊN SÂU DÀN NÓNG MS3

2.1.3.1 Máy nén Twin Rotary Inverter

  • Điều chỉnh công suất liên tục theo tải
  • Không bật/tắt liên tục → tiết kiệm điện
  • Tăng tuổi thọ máy

2.1.3.2 Công nghệ VET (Variable Evaporating Temperature)

  • Điều chỉnh nhiệt độ gas mỗi 30 giây
  • Tự động cân bằng giữa:
    • Tiết kiệm điện
    • Độ thoải mái

👉 Giảm dao động nhiệt độ phòng

2.1.3.3 Dàn trao đổi nhiệt Blue Fin

  • Phủ chống ăn mòn
  • Tăng tuổi thọ trong môi trường:
    • Ẩm
    • Bụi
    • Ven biển

2.1.3.4 Quạt dàn nóng áp suất cao

  • ESP lên tới 80Pa
  • Cho phép:
    • Lắp đặt trong phòng kỹ thuật
    • Dẫn gió qua ống

2.1.3.5 Thiết kế chống côn trùng

  • Ngăn thạch sùng, chuột
  • Bảo vệ PCB → giảm lỗi

👉 Rất thực tế với công trình tại Việt Nam

2.1.4. Hiệu suất năng lượng MS3

✔ Chỉ số EER cao:

  • Lên đến 5.3 (model 8HP)

✔ Theo tiêu chuẩn TCVN:

  • EER đạt ~7.5

👉 Tiết kiệm điện vượt trội so với:

  • Điều hòa cục bộ
  • Multi

2.1.5. Khả năng vận hành

✔ Nhiệt độ ngoài trời:

  • Làm lạnh đến 52°C

✔ Hệ thống ống:

  • Chiều dài: ~1000m
  • Chênh lệch cao lớn

✔ Kết nối:

  • Tối đa 64 dàn lạnh
  • Tỷ lệ kết nối 130%

2.1.6. Hệ thống dàn lạnh kết nối MS3

Các loại dàn lạnh:

  • Cassette âm trần
  • Nối ống gió (giấu trần)
  • Treo tường
  • Áp trần

👉 Điều khiển độc lập từng khu vực

2.1.7. Ứng dụng thực tế của MS3

✔ Nhà xưởng – khu công nghiệp

  • Tải lạnh lớn
  • Không cần sưởi

→ <a href=”/dieu-hoa-nha-xuong/”>Giải pháp điều hòa nhà xưởng</a>

✔ Trung tâm thương mại

  • Diện tích rộng
  • Nhiều khu vực

✔ Tòa nhà văn phòng

  • Hoạt động ban ngày
  • Cần tiết kiệm điện

→ <a href=”/dieu-hoa-van-phong/”>Điều hòa văn phòng</a>

2.1.8. Ưu điểm vượt trội của MS3

✔ Tối ưu cho khí hậu nóng Việt Nam
✔ Hiệu suất cao – tiết kiệm điện
✔ Vận hành ổn định 24/7
✔ Lắp đặt linh hoạt
✔ Chi phí đầu tư hợp lý hơn hệ 2 chiều

2.1.9. Khi nào nên chọn MS3?

👉 Bạn nên chọn MS3 khi:

  • Chỉ cần làm lạnh
  • Công trình lớn
  • Muốn tiết kiệm chi phí đầu tư
  • Không cần sưởi

2.2 Dòng FSV-EX ME2 (Heat Pump – 2 chiều)

MÁY LẠNH TRUNG TÂM VRF PANASONIC FSV-EX ME2

2.2.1. Tổng quan dòng FSV-EX ME2

Dòng FSV-EX ME2 thuộc hệ HVAC là giải pháp VRF 2 chiều (Heat Pump) của Panasonic:

👉 Có thể:

  • Làm lạnh mùa nóng
  • Sưởi ấm mùa lạnh

→<a href=”/dieu-hoa-khach-san/”>khách sạn</a> –
<a href=”/dieu-hoa-benh-vien/”>bệnh viện</a> – văn phòng cao cấp

➡️ Đây là dòng phổ biến nhất cho khách sạn – bệnh viện – văn phòng cao cấp

Đặc điểm nổi bật:

  • Làm lạnh + sưởi ấm
  • Hoạt động sưởi tới -25°C
  • Cho phép tái sử dụng đường ống R22 cũ
  • Dải công suất: 8HP – 80HP

👉 Phù hợp:

  • Khách sạn
  • Bệnh viện
  • Công trình yêu cầu 2 chiều

2.2.2. Dải công suất & cấu hình hệ thống

✔ Dải công suất:

  • 8HP → 80HP (~22.4kW → 224kW)

✔ Khả năng mở rộng:

  • Ghép module đạt công suất lớn
  • Kết nối tối đa 64 dàn lạnh

✔ Tỷ lệ kết nối:

  • Lên đến 130% tải dàn lạnh

2.2.3. Phân tích CHUYÊN SÂU DÀN NÓNG ME2

2.2.3.1 Máy nén Twin Rotary Inverter

  • Điều chỉnh công suất linh hoạt
  • Giảm tiêu hao điện năng
  • Tăng độ bền

2.2.3.2 Công nghệ VET (điều chỉnh nhiệt độ bay hơi)

  • Kiểm soát nhiệt độ môi chất liên tục theo tải thực tế
  • Cân bằng:
    • Hiệu suất
    • Độ thoải mái

👉 Giúp tiết kiệm điện đáng kể

2.2.3.3 Dàn trao đổi nhiệt Blue Fin

  • Chống ăn mòn
  • Tăng tuổi thọ thiết bị

2.2.3.4 Quạt dàn nóng áp suất cao

  • ESP lên tới 80Pa
  • Lắp đặt linh hoạt (phòng kỹ thuật, tầng mái)

2.2.3.5 Thiết kế bảo vệ bo mạch

  • Chống:
    • Thạch sùng
    • Côn trùng
  • Giảm lỗi hệ thống

2.2.4. Khả năng vận hành vượt trội

✔ Làm lạnh:

  • Hoạt động đến 52°C ngoài trời

✔ Sưởi ấm:

  • Hoạt động xuống đến -25°C

👉 Đây là điểm mạnh lớn của ME2 so với nhiều hệ VRF khác

2.2.5. Hiệu suất năng lượng

✔ EER cao:

  • Lên đến 5.3 (model 8HP)

✔ Tiết kiệm điện:

  • Nhờ:
    • Inverter
    • VET
    • Điều khiển thông minh

2.2.6. Hệ thống dàn lạnh kết nối

Các loại dàn lạnh:
  • Cassette
  • Nối ống gió
  • Treo tường
  • Áp trần

👉 Điều khiển độc lập từng phòng

2.2.7. Ưu điểm nổi bật của ME2

✔ Làm lạnh & sưởi ấm linh hoạt
✔ Tiết kiệm điện vượt trội
✔ Vận hành ổn định trong điều kiện khắc nghiệt
✔ Cho phép tái sử dụng ống gas R22 cũ
✔ Phù hợp nhiều loại công trình

2.2.8. Ứng dụng thực tế

✔ Khách sạn – resort

  • Cần nóng/lạnh theo mùa

✔ Bệnh viện

  • Yêu cầu nhiệt độ ổn định

✔ Tòa nhà văn phòng

  • Tiết kiệm chi phí vận hành

2.2.9. So sánh ME2 vs MS3 vs MF3

Dòng Chức năng Đặc điểm
MS3 1 chiều Giá tốt, tối ưu làm lạnh
ME2 2 chiều Linh hoạt, phổ biến
MF3 Thu hồi nhiệt Cao cấp nhất

2.2.10. Khi nào nên chọn ME2?

👉 Chọn ME2 khi:

  • Công trình cần 2 chiều
  • Có mùa lạnh (miền Bắc, cao nguyên)
  • Muốn hệ thống linh hoạt

2.3 Tổng quan dòng MF3 (3 ống – Heat Recovery)

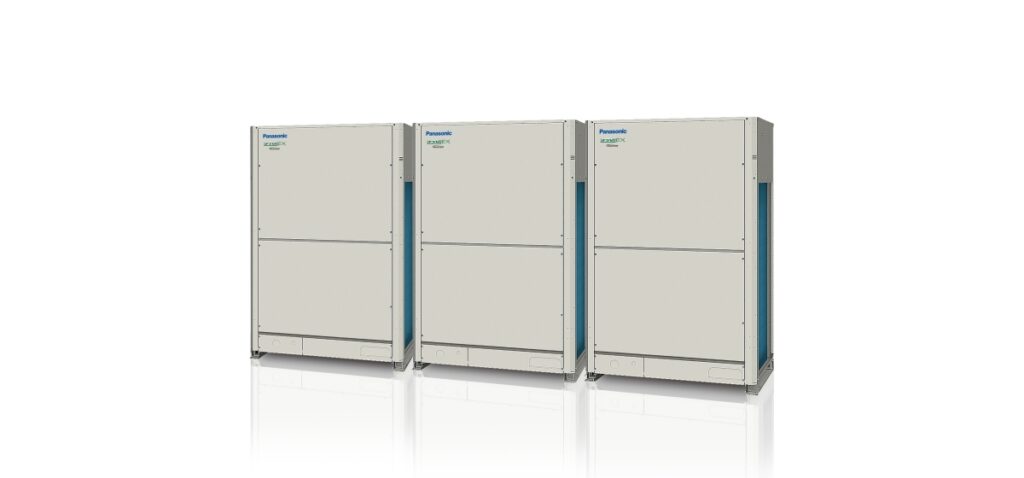

MÁY LẠNH TRUNG TÂM VRF PANASONIC FSV-EX MF3 THU HỒI NHIỆT

Dòng FSV-EX MF3 là hệ VRF cao cấp nhất của Panasonic, sử dụng công nghệ 3 đường ống (3-pipe) cho phép:

👉 Làm lạnh & sưởi đồng thời trong cùng hệ thống

  • Công suất: ~22.4 kW → 135 kW
  • Công nghệ Inverter DC
  • Môi chất lạnh: R410A

👉 Xem thêm:
<a href=”/vrf-thu-hoi-nhiet-la-gi/”>VRF thu hồi nhiệt là gì?</a>

2.3.1 Nguyên lý hoạt động (Heat Recovery)

  • Thu hồi nhiệt từ khu vực đang làm lạnh
  • Chuyển sang khu vực cần sưởi

👉 Không cần tiêu thụ thêm điện để tạo nhiệt

📌 Ví dụ:

  • Văn phòng hướng Tây → cần làm lạnh
  • Văn phòng hướng Bắc → cần sưởi

➡️ Hệ thống tự cân bằng nhiệt → tiết kiệm điện tối đa

2.3.2 Thành phần chính

✔ Dàn nóng MF3

  • Máy nén inverter hiệu suất cao
  • Điều khiển thông minh

✔ Hộp chia gas (Branch Selector Box)

  • Phân phối môi chất theo từng khu vực
  • Quyết định chế độ nóng/lạnh

✔ Hệ thống 3 ống:

  • Ống gas
  • Ống lỏng
  • Ống hồi nhiệt

2.3.3  Ưu điểm vượt trội

✔ Tiết kiệm điện tối đa (thu hồi nhiệt)
✔ Điều hòa độc lập từng khu vực
✔ Tối ưu cho công trình lớn

2.3.4  Ứng dụng thực tế

  • Khách sạn 5 sao
  • Bệnh viện
  • Trung tâm thương mại
  • Tòa nhà văn phòng cao cấp

2.3.5 Khi nào nên chọn MF3?

👉 Khi công trình có:

  • Nhiều khu vực tải khác nhau
  • Nhu cầu nóng & lạnh đồng thời
  • Yêu cầu tiết kiệm năng lượng cao

2.4 Tổng quan Mini VRF Panasonic

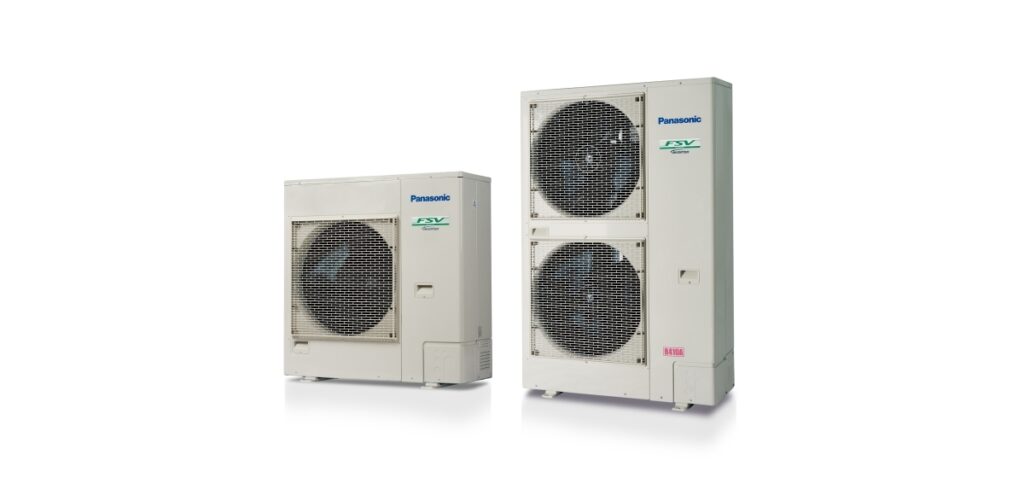

MÁY LẠNH TRUNG TÂM VRF PANASONIC MINI FSV LE

Dòng Mini FSV (LE Series) là hệ VRF nhỏ gọn, thiết kế cho:

→ <a href=”/dieu-hoa-nha-pho/”>Nhà phố</a>

  • Nhà phố
  • Biệt thự
  • Văn phòng nhỏ
  • Shop – showroom

👉 Công suất:

  • 4HP – 10HP (~12.1 – 28kW)

2.4.1 Đặc điểm nổi bật

✔ Thiết kế nhỏ gọn

  • Dàn nóng compact
  • Lắp đặt linh hoạt

✔ Áp suất tĩnh cao

  • ESP lên đến 35 Pa
  • Cho phép nối ống gió

✔ Tiết kiệm điện

  • Inverter
  • EER cao (~5.0)

✔ Kết nối linh hoạt

  • Tối đa ~13 dàn lạnh
  • Ống dài đến 300m

2.4.2 Thông số kỹ thuật cơ bản

  • Nguồn điện: 1 pha / 3 pha
  • Gas: R410A
  • Làm lạnh: -10°C → 46°C
  • Sưởi: ~ -20°C

2.4.3 Ưu điểm Mini VRF

✔ Thay thế Multi split

<a href=”/vrf-vs-multi/”>Multi split</a>
✔ Tiết kiệm điện hơn điều hòa cục bộ
✔ Điều khiển từng phòng
✔ Dễ thi công

2.4.4 So sánh Mini VRF vs VRF thường

Tiêu chí Mini VRF VRF FSV
Công suất 4–10HP 8–96HP
Quy mô Nhà nhỏ Tòa nhà
Chi phí Thấp Cao
Độ phức tạp Đơn giản Phức tạp

2.4.5 Khi nào nên chọn Mini VRF?

👉 Khi công trình:

  • Dưới 10 phòng
  • Không cần hệ lớn
  • Muốn tiết kiệm chi phí
  • Dòng cơ bản – chi phí tối ưu
  • Công suất: 8HP – 64HP
  • Hiệu suất ổn định

👉 Phù hợp:

  • Văn phòng vừa và nhỏ
  • Shop, showroom

3. Phân tích chi tiết DÀN NÓNG VRF Panasonic FSV

3.1 Máy nén (Compressor)

  • Sử dụng Twin Rotary Inverter
  • Vận hành êm – ổn định – tiết kiệm điện
  • Điều chỉnh công suất theo tải thực tế

3.2 Công nghệ VET (Variable Evaporating Temperature)

  • Điều chỉnh nhiệt độ môi chất mỗi 30 giây
  • Tối ưu:
    • Tiết kiệm điện
    • Đảm bảo nhiệt độ ổn định

3.3 Dàn trao đổi nhiệt

  • Phủ Blue Fin chống ăn mòn
  • Tăng tuổi thọ trong môi trường ẩm – ven biển

3.4 Quạt dàn nóng

  • Cột áp lên đến 80Pa
  • Cho phép:
    • Lắp đặt linh hoạt
    • Dẫn gió qua ống

3.5 Khả năng kết nối hệ thống

  • Tổng chiều dài ống: ~1000m
  • Tỷ lệ kết nối dàn lạnh: 130%

4. Hệ thống DÀN LẠNH Panasonic FSV

Các loại dàn lạnh:
  • Cassette âm trần
  • Nối ống gió (Ducted)
  • Treo tường
  • Áp trần

Đặc điểm:

  • Điều khiển độc lập từng phòng
  • Tiết kiệm điện theo tải
  • Độ ồn thấp

5. Hệ thống điều khiển & phụ kiện

5.1 Điều khiển cục bộ
  • CZ-RTC4A / CZ-RTC5B
  • Lập lịch – hẹn giờ

5.2 Điều khiển trung tâm

  • Kết nối BMS (DDC)
  • Giám sát toàn hệ thống

5.3 Phụ kiện mở rộng

  • Kết nối AHU (CZ-xxxMAH1)
  • Bộ giao tiếp tín hiệu
  • Phần mềm thiết kế HVAC

6. Dải công suất & thông số kỹ thuật

Dải công suất hệ thống:

  • 8HP → 96HP (~22.4kW → 272kW)

Thông số nổi bật:

  • Nguồn điện: 3 pha 380V
  • EER: lên đến 5.3
  • Nhiệt độ hoạt động:
    • Làm lạnh: -10°C → 52°C
    • Sưởi: -25°C → 18°C

7. Ưu điểm vượt trội của Panasonic FSV

✔ Tiết kiệm điện hàng đầu

  • Công nghệ Inverter + VET
  • Giảm chi phí vận hành lâu dài

✔ Linh hoạt thiết kế

  • Kết nối nhiều dàn lạnh
  • Ống dài – chênh cao lớn

✔ Độ bền cao

  • Chống ăn mòn
  • Chống côn trùng, thạch sùng

✔ Vận hành ổn định

  • Không dao động nhiệt độ
  • Ít lỗi hệ thống

👉 So sánh thêm:
VRF và Chiller

8. Lợi ích cho từng đối tượng

Chủ đầu tư

  • Giảm chi phí vận hành
  • Tăng giá trị công trình

Nhà thầu

  • Dễ thi công
  • Ít lỗi – bảo hành đơn giản

Tư vấn thiết kế (TVTK)

  • Có phần mềm hỗ trợ (BIM, AutoCAD)
  • Tính toán chính xác

Đơn vị sử dụng

  • Thoải mái
  • Tiết kiệm điện

9. Ứng dụng thực tế

  • Bệnh viện

→ <a href=”/dieu-hoa-benh-vien/”>Giải pháp điều hòa bệnh viện</a>

  • Khách sạn

→ <a href=”/dieu-hoa-khach-san/”>Điều hòa khách sạn</a>

  • Trung tâm thương mại
  • Nhà máy

→ <a href=”/dieu-hoa-nha-xuong/”>Điều hòa nhà xưởng</a>

👉 Internal link: Danh mục sản phẩm máy lạnh Panasonic

CTA – Kêu gọi hành động

👉 Bạn đang cần tư vấn hệ thống VRF Panasonic FSV phù hợp?

  • Tư vấn thiết kế miễn phí
  • Bóc tách khối lượng – báo giá nhanh
  • Hỗ trợ bản vẽ & giải pháp tối ưu

📞 Liên hệ ngay để nhận giải pháp tối ưu nhất cho công trình của bạn!

Thông tin liên hệ

CÔNG TY TNHH THƯƠNG MẠI GABA

Địa chỉ: Văn phòng 5.09, Lầu 5, Tòa nhà ST Moritz, 1014 Phạm Văn Đồng, P. Hiệp Bình, TP.HCM
Điện thoại: 0769 136 836 (Zalo)
Email: gabaco.ltd@gmail.com | info@gabaco.vn
Website: www.gabaco.vn

👉 GABACO – Giải pháp Máy lạnh trung tâm PANASONIC chính hãng, tối ưu hiệu suất & chi phí! 🚀

TẢI CATALOGUE VÀ THÔNG SỐ KỸ THUẬT

STT TÊN TÀI LIỆU DOWLOAD
1 TAI LIỆU THƯƠNG MẠI
2 TAI LIỆU KỸ THUẬT
3 TÀI LIỆU HƯỚNG DẪN LẮP ĐẶT
4 TÀI LIỆU DỊCH VỤ SAU BÁN HÀNG

FAQ – Câu hỏi thường gặp

1. VRF Panasonic FSV có tiết kiệm điện không?

Có. Nhờ công nghệ Inverter + VET giúp tối ưu theo tải thực tế.

2. Có thể kết nối bao nhiêu dàn lạnh?

Tối đa 64 dàn lạnh / hệ thống.

3. Có dùng lại ống đồng cũ không?

Có (đối với dòng ME2 – tái sử dụng R22).

4. Có phù hợp nhà xưởng không?

Rất phù hợp, đặc biệt dòng MS3 (Cooling Only).

5. So với Chiller thì sao?

VRF linh hoạt hơn, tiết kiệm hơn với công trình vừa & nhỏ.

Các bài viết liên quan

👉 Bạn tham khảo thêm:

  • Máy lạnh trung tâm VRV Daikin
    → Giải pháp VRV tiên phong, tiết kiệm điện, phù hợp tòa nhà & khách sạn cao cấp
  • Máy lạnh trung tâm VRF Mitsubishi Electric
    → Công nghệ Nhật Bản, vận hành ổn định, độ bền cao
  • Máy lạnh trung tâm VRF Mitsubishi Heavy Industries
    → Hiệu suất mạnh mẽ, phù hợp công trình công nghiệp
  • Máy lạnh trung tâm VRF Toshiba
    → Thiết kế tối ưu, tiết kiệm điện, chi phí hợp lý
  • Máy lạnh trung tâm VRF Hitachi
    → Công nghệ tiên tiến, độ tin cậy cao, phù hợp nhà máy
  • Máy lạnh trung tâm Multi V LG Electronics
    → Hệ VRF Multi V nổi bật với khả năng điều khiển thông minh
  • Máy lạnh trung tâm VRF Hisense
    → Giải pháp VRF giá tốt, phù hợp nhiều phân khúc
admin-page
