MÁY LẠNH VRF HITACHI – SET FREE Σ CNCQ COOLING ONLY

Đăng vào bởi admin-page
21
Th2

SET FREE Σ CNCQ – Giải pháp điều hòa trung tâm cho cao ốc & dự án quy mô lớn và hiện đại

1. Tổng quan hệ thống VRF chuyên lạnh cho dự án lớn

Hitachi Set Free Σ CNCQ là dòng VRF một chiều lạnh (Cooling Only) thuộc hệ giải pháp điều hòa trung tâm của Hitachi Cooling & Heating, được phát triển dành riêng cho các công trình chỉ yêu cầu làm lạnh.

Hệ thống phù hợp cho:

  • Cao ốc văn phòng hạng A

  • Trung tâm thương mại

  • Khách sạn – bệnh viện

  • Nhà xưởng – khu công nghiệp

  • Chuỗi bán lẻ nhiều tầng

👉 Nếu dự án không yêu cầu sưởi, CNCQ giúp giảm CAPEX đáng kể so với hệ VRF 2 chiều (Heat Pump/Heat Recovery).

2. Dải công suất rộng – Linh hoạt thiết kế

  • Công suất: 8HP – 96HP (22.4 – 272.0 kW)

  • Kết nối tối đa: 64 dàn lạnh

  • Tỷ lệ kết nối IDU/ODU: 50% – 130%

  • Đơn module đến 24HP

  • Ghép module lên đến 96HP

  • Tổng chiều dài đường ống: 1.000m

Phù hợp công trình từ 2.000m² đến tổ hợp cao tầng phức hợp.

3. Công nghệ cốt lõi tạo khác biệt

3.1 Máy nén DC Inverter điều khiển 0.1Hz

CNCQ sử dụng máy nén Scroll DC Inverter:

  • Dải tần: 11Hz – 110Hz

  • Điều khiển 0.1Hz (990 bước)

  • Giảm dao động tải

  • Tối ưu vận hành Partial Load 60–80%

So với VRF truyền thống, khả năng điều chỉnh tải mịn giúp tiết kiệm điện thực tế và tăng độ ổn định hệ thống.

3.2 Công nghệ độc quyền SmoothDriveTM

SmoothDrive™ kiểm soát lưu lượng môi chất theo tải thực tế:

  • Giảm đến 39% điện năng ở tải thấp

  • Ổn định nhiệt độ phòng

  • Giảm số lần bật/tắt máy nén

  • Tăng tuổi thọ compressor

🔗 Công nghệ máy nén VRF Hitachi

3.3 Dàn trao đổi nhiệt Σ – Tối ưu hiệu suất

Thiết kế dạng Sigma:

  • Tăng diện tích trao đổi nhiệt >10%

  • Tăng lưu lượng gió 23%

  • Giảm tổn thất năng lượng trục quạt 20%

→ Hiệu suất EER cao trong điều kiện khí hậu nóng tại Việt Nam.

4. Linh hoạt thi công – Tối ưu chi phí

4.1 Giới hạn đường ống vượt trội

  • Tổng chiều dài: 1.000m

  • Xa nhất ODU–IDU: 165m

  • Chênh cao tối đa: 110m

Cho phép:

  • Bố trí dàn nóng trên mái

  • Giảm phòng máy trung gian

  • Tối ưu layout kiến trúc

Phù hợp cao ốc văn phòng, khách sạn nhiều tầng, bệnh viện.

4.2 ESP lên đến 80Pa – Lắp đặt linh hoạt

  • 4 cấp áp suất tĩnh

  • ESP ngoài trời: 80Pa

  • Có thể đặt trong phòng kỹ thuật kín

  • Thiết kế duct gió che chắn

Giảm ảnh hưởng mỹ quan mặt đứng – phù hợp công trình kiến trúc cao cấp.

🔗 Dàn nóng VRF Hitachi SET FREE Σ

5. Độ tin cậy vận hành cao

✔ Backup Operation khi ghép module
✔ Uninterrupted Operation khi IDU lỗi
✔ Chế độ khẩn cấp 8 giờ
✔ Thiết kế chống thạch sùng 2 bước

→ Đảm bảo hệ thống không dừng toàn bộ khi xảy ra sự cố cục bộ.

Đặc biệt quan trọng cho:

  • Bệnh viện

  • Data center

  • Tòa nhà cho thuê nhiều tenant

6. Hệ điều khiển & quản lý tòa nhà

CNCQ hỗ trợ:

  • Centralized Controller

  • H-LINK Communication

  • Cloud monitoring qua airCloud Pro

  • Quản lý điện năng theo tenant

  • Tích hợp BMS

7. Danh sách model dàn nóng VRF Hitachi CNCQ (Cooling Only)

Dòng Hitachi Set Free Σ CNCQ cung cấp đầy đủ dải công suất từ 8HP đến 96HP với nhiều model tiêu chuẩn:

Nhóm công suất nhỏ (Single Module):

RAS-8.0CNBCMQ (8HP)

RAS-10CNBCMQ (10HP)

RAS-12CNBCMQ (12HP)

RAS-14CNBCMQ (14HP)

RAS-16CNBCMQ (16HP)

RAS-18CNBCMQ (18HP)

RAS-20CNBCMQ (20HP)

RAS-22CNBCMQ (22HP)

RAS-24CNBCMQ (24HP)

👉 Xem chi tiết từng model tại:

Dàn nóng VRF Hitachi 10.0 HP RAS-10CNBCMQ

Dàn nóng VRF Hitachi 18.0 HP RAS-18CNBCMQ

Dàn nóng VRF Hitachi 24.0 HP RAS-24CNBCMQ

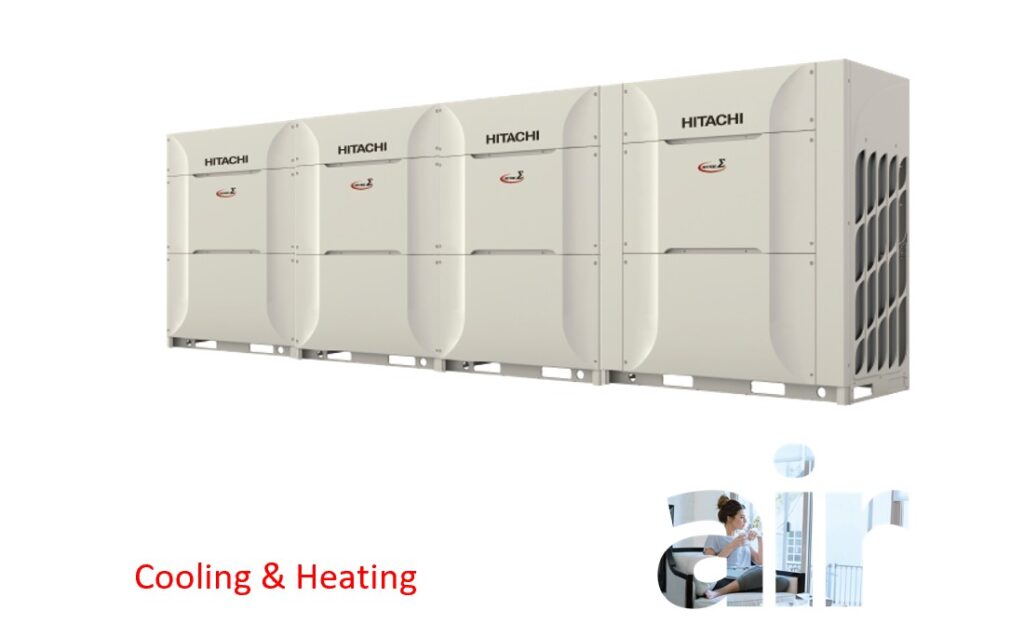

Nhóm công suất lớn (Ghép module) lên đên 96HP:

Hệ thống cho phép kết hợp nhiều module để đạt:

26HP – 48HP được lắp ghép từ 2 Mô đun

50HP – 72HP được lắp ghép từ 3 Mô đun

74HP – 96HP được lắp ghép từ 4 Mô đun

Mỗi model CNCQ có thông số kỹ thuật, điện năng tiêu thụ và khả năng kết nối khác nhau.
Việc lựa chọn đúng model sẽ giúp tối ưu chi phí đầu tư và vận hành hệ thống.

👉 Tham khảo thêm: Danh mục dàn nóng VRF Hitachi CNCQ đầy đủ

Phù hợp cho:

Cao ốc lớn

Trung tâm thương mại

Bệnh viện

👉 Tham khảo thêm cấu hình ghép hệ: Thiết kế hệ VRF cho cao ốc

Có thể kết hợp module lên đến 96HP, đáp ứng hồ sơ kỹ thuật dự án lớn.

8. So sánh nhanh thông số kỹ thuật

Tiêu chí CNCQ
Công suất 8–96HP
Tổng chiều dài ống 1.000m
Điều khiển 0.1Hz
ESP 80Pa
Backup Có
Tiết kiệm tải thấp -39%

👉 Đủ tiêu chuẩn cạnh tranh trực tiếp với các nhà cung cấp khác.

9. Ứng dụng thực tế

👉 Nếu bạn đang tìm hiểu về thermostat điều khiển FCU, đừng bỏ qua bài viết:
So sánh các dòng thermostat Honeywell FCU chi tiết để chọn đúng thiết bị cho công trình.

HỖ TRỢ TƯ VẤN LỰA CHỌN GIẢI PHÁP HVAC

Chúng tôi hỗ trợ:

✔ Tính toán tải lạnh sơ bộ
✔ So sánh phương án VRF – Chiller theo LCC
✔ Phân tích CAPEX – OPEX
✔ Lập hồ sơ kỹ thuật & BOQ
✔ Tư vấn tối ưu cấu hình thiết bị

👉 Liên hệ ngay để nhận cấu hình VRF CNCQ tối ưu + báo giá dự án trong 24h

🔗 Bài viết liên quan

Để hiểu rõ hơn về hệ thống VRF và các giải pháp điều hòa trung tâm, bạn có thể tham khảo thêm các bài viết dưới đây:

FAQ – Câu hỏi thường gặp

CNCQ phù hợp công trình nào?

Phù hợp khu vực khí hậu nóng, công trình không yêu cầu sưởi như văn phòng, TTTM, khách sạn, nhà xưởng.

Có phù hợp cao ốc 30–40 tầng không?

Có. Với chiều dài 1.000m và chênh cao 110m, đáp ứng tốt công trình cao tầng.

CNCQ có tiết kiệm điện không?

Có. SmoothDrive™ giúp tiết kiệm đến 39% ở tải thấp.

Khi nào nên chọn VRF thay vì Chiller?

Khi công trình phân tán, tải thay đổi theo khu vực, cần tối ưu CAPEX và không có phòng máy lớn.

TẢI CATALOGUE VÀ THÔNG SỐ KỸ THUẬT

STT TÊN TÀI LIỆU DOWNLOAD
1 CATALOGUE THƯƠNG MẠI
2 CATALOGUE KỸ THUẬT
3 HƯỚNG DẪN LẮP ĐẶT
4 HƯỚNG DẪN VẬN HÀNH
