VRF HITACHI SET FREE Σ (SIGMA)
Phân Tích Kỹ Thuật Chuyên Sâu Toàn Diện Cho Kỹ Sư – Tư Vấn Thiết Kế – Chủ Đầu Tư – Nhà Thầu M&E
Hệ thống VRF Hitachi SET FREE Σ (Sigma) là thế hệ VRF cao cấp của Hitachi, được thiết kế nhằm đáp ứng yêu cầu ngày càng cao về hiệu suất năng lượng, độ ổn định dài hạn và khả năng mở rộng linh hoạt trong các công trình quy mô lớn.
Nếu bạn chưa nắm rõ tổng thể VRF là gì, có thể tham khảo bài nền tảng tại:
👉 Máy lạnh trung tâm VRF là gì? Cấu tạo – Nguyên lý – Ứng dụng
1. TỔNG QUAN HỆ VRF SET FREE Σ
SET FREE Σ là thế hệ nâng cấp của dòng SET FREE truyền thống với các cải tiến trọng tâm:
-
-
Máy nén DC Inverter thế hệ mới
-
Bộ trao đổi nhiệt dạng Σ (Sigma)
-
Điều khiển SmoothDrive™ tối ưu tải bán phần
-
Khả năng mở rộng module đến 96HP
-
Tích hợp BMS tiêu chuẩn
-
Hệ thống đặc biệt phù hợp với:
-
-
Văn phòng hạng A
-
Trung tâm thương mại
-
Khách sạn
-
Bệnh viện
-
Trường học
-
Công trình phức hợp
-
2. PHÂN LOẠI CÁC DÒNG TRONG HỆ SIGMA
2.1 Cooling Only – CNCQ Series
Dòng chỉ làm lạnh, tối ưu cho khí hậu nóng quanh năm như TP.HCM, miền Nam.
👉 So sánh chi tiết tại:
So sánh VRF Cooling Only và VRF Heat Pump – Nên chọn loại nào?
Phù hợp:
-
-
Văn phòng
-
Trung tâm thương mại
-
Nhà xưởng nhẹ
-
👉Dòng VRF Hitachi SET FREE Σ HNCQ có điểm nào vượt trội xem chi tiết tại
Máy lạnh VRF HITACHI SET FREE Σ – CNCQ
2.2 Heat Pump – HNCQ Series
-
-
Làm lạnh và sưởi
-
Phù hợp miền Bắc, khí hậu 4 mùa
-
Thay thế hệ sưởi điện riêng biệt
-
👉Dòng VRF Hitachi SET FREE Σ HNCQ có ưu điểm nào xem chi tiết tại
Máy lạnh VRF HITACHI SET FREE Σ – HNCQ
2.3 Heat Pump – HNBQ Series High COP
-
-
Kích thước nhỏ gọn
-
Phù hợp cải tạo công trình
-
Không gian mái hạn chế
-
👉Dòng VRF Hitachi SET FREE Σ HNBQ vượt trội như thế nào nào xem chi tiết tại
Máy lạnh VRF HITACHI SET FREE Σ – HNBQ

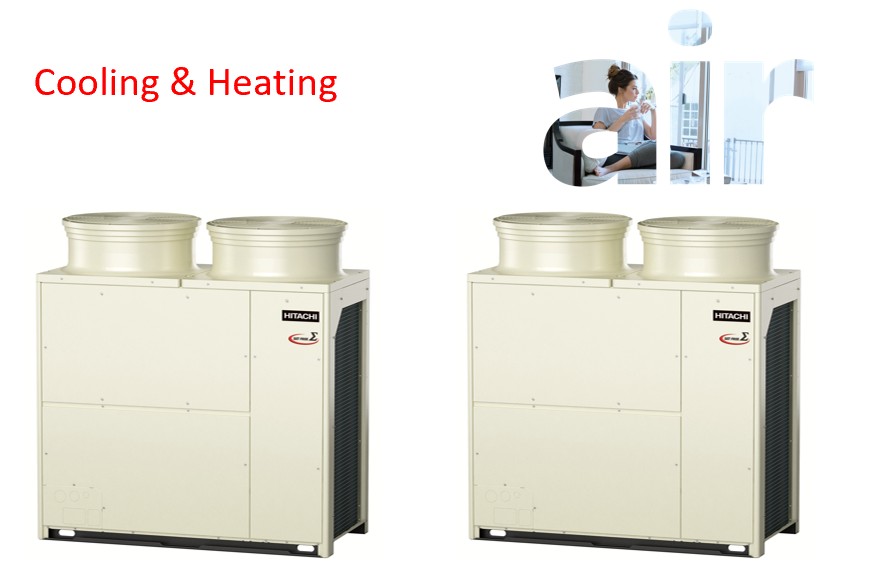

2.4 Heat Pump – FSNS/FSNP Series
-
-
Kích thước nhỏ gọn
-
Phù hợp cải tạo công trình
-
Không gian mái hạn chế
-
👉Dòng VRF Hitachi SET FREE Σ FSNS/FSNP được sản xuất tại Nhà Máy Nhật Bản có gì hơn vui lòng xem chi tiết tại
Máy lạnh VRF HITACHI SET FREE Σ – FSNS
Máy lạnh VRF HITACHI SET FREE Σ – FSNP
3. PHÂN TÍCH KỸ THUẬT DÀN NÓNG
3.1 Công suất & Modular Design
-
-
Module đơn: đến 24HP
-
Ghép tối đa: 96HP
-
Kết nối tối đa 64 dàn lạnh
-
Đối với công trình tải lớn hơn, nên cân nhắc giải pháp:
👉 Máy làm lạnh nước Chiller – Giải pháp cho công suất lớn
3.2 Chiều dài ống & chênh cao
-
-
Tổng chiều dài ống: ~1.000m
-
Ống thực tối đa: 165m
-
Ống tương đương: 190m
-
Chênh cao ODU – IDU: đến 110m
-
Phù hợp:
-
-
Tòa nhà cao tầng
-
Công trình phân khu lớn
-
4. CÔNG NGHỆ MÁY NÉN & SMOOTHDRIVE™
4.1 DC Inverter thế hệ mới
-
-
Điều chỉnh tần số cực mịn
-
Giảm dao động dòng điện
-
Tăng tuổi thọ linh kiện
-
4.2 SmoothDrive™ Control
Công nghệ giúp:
-
-
Duy trì vận hành liên tục ở tải thấp
-
Giảm bật/tắt liên tục
-
Tối ưu điện năng 30–80% tải
-
Đây là điểm khác biệt quan trọng khi so sánh với các hệ VRF thông thường.
5. BỘ TRAO ĐỔI NHIỆT DẠNG Σ (SIGMA)
Thiết kế dàn trao đổi nhiệt:
-
-
Tăng diện tích trao đổi nhiệt >10%
-
Tăng lưu lượng gió dàn nóng ~23%
-
Ổn định nhiệt độ môi chất
-
Giúp hệ vận hành bền bỉ trong điều kiện khí hậu nóng ẩm Việt Nam.
6. HIỆU SUẤT NĂNG LƯỢNG & PART LOAD
VRF không vận hành 100% tải liên tục. SET FREE Σ tối ưu ở:
-
-
30–80% tải
-
Khi phòng đóng/mở không đồng thời
-
Giờ thấp điểm
-
Để hiểu rõ cách tính hiệu suất tải bán phần, xem thêm:
👉 Cách tính công suất hệ VRF chuẩn cho kỹ sư thiết kế
7. DÀN LẠNH & KIỂM SOÁT ZONE
Hệ hỗ trợ đa dạng dàn lạnh:
-
-
Cassette 4 hướng
-
Giấu trần nối ống gió
-
Áp trần
-
Treo tường
-
Kết nối AHU
-
Nếu bạn cần thông số lắp đặt chi tiết cho dòng giấu trần:
👉 Thông số lắp đặt máy lạnh giấu trần nối ống gió
8. HỆ ĐIỀU KHIỂN & BMS
-
-
Điều khiển cá nhân
-
Điều khiển trung tâm
-
Kết nối BMS
-
Giám sát từ xa
-
Đặc biệt quan trọng trong công trình:
-
-
Khách sạn nhiều phòng
-
Tòa nhà cho thuê nhiều tenant
-
9. ỨNG DỤNG THEO LOẠI CÔNG TRÌNH
9.1 Văn phòng hạng A
-
-
Tải biến thiên cao
-
Vận hành 10–12h/ngày
-
9.2 Khách sạn
-
-
Tải không đồng thời
-
Yêu cầu độ ồn thấp
-
9.3 Bệnh viện
Đối với bệnh viện, VRF thường kết hợp:
-
-
AHU phòng sạch
-
Hệ áp suất âm
-
Xem chuyên sâu tại:
👉 Giải pháp HVAC cho bệnh viện – Phòng mổ – ICU – Cách ly
9.4 Trung tâm thương mại
-
-
Tải cao điểm cuối tuần
-
Phân khu đa dạng
-
10. SO SÁNH VRF VS CHILLER
Khi công suất vượt quá 1.000RT hoặc yêu cầu nước lạnh trung tâm:
👉 Tham khảo:
So sánh hệ VRF và Chiller – Nên chọn giải pháp nào?
11. PHÂN TÍCH CHI PHÍ VÒNG ĐỜI (LCC)
Chi phí hệ thống gồm:
-
-
Đầu tư ban đầu
-
Điện năng
-
Bảo trì
-
Tuổi thọ
-
SET FREE Σ giúp:
-
-
Giảm điện 15–30%
-
Giảm downtime
-
Tuổi thọ 12–15 năm
-
Nếu bạn quan tâm dịch vụ sau lắp đặt:
👉 Dịch vụ bảo trì – sửa chữa hệ thống VRF chuyên sâu
12. ĐỀ XUẤT THIẾT KẾ CHO KỸ SƯ & M&E
-
-
Tính tải theo giờ cao điểm thực tế
-
Tỷ lệ kết nối 110–120%
-
Kiểm soát chiều dài ống
-
Tích hợp BMS ngay từ đầu
-
Lập phương án bảo trì định kỳ
-
Nếu cần tổng thể quy trình thi công:
👉 Thi công hệ thống HVAC chuyên nghiệp – Chuẩn M&E
13. FAQ CHUẨN SEO
VRF SET FREE Σ có phù hợp tòa nhà cao tầng?
Có. Hỗ trợ chiều dài ống lớn và chênh cao đến 110m.
Nên chọn Cooling Only hay Heat Pump?
Phụ thuộc khí hậu và nhu cầu sưởi.
Có thể thay thế VRF cũ bằng Sigma?
Có, đặc biệt với dòng Compact.
Có tích hợp BMS?
Có.
Tuổi thọ bao lâu?
12–15 năm nếu bảo trì chuẩn.
