KIẾN THỨC HVAC

Cách Đấu Dây Thermostat FCU

Đăng vào bởi admin-page
16
Th3

Cách Đấu Dây Thermostat FCU Chuẩn Kỹ Thuật Trong Hệ Thống HVAC

Trong các hệ thống Heating, Ventilation, and Air Conditioning hiện nay, thermostat đóng vai trò quan trọng trong việc điều khiển nhiệt độ và vận hành thiết bị điều hòa. Đặc biệt với các hệ thống sử dụng Fan Coil Unit, thermostat giúp kiểm soát tốc độ quạt, nhiệt độ phòng và tối ưu hiệu suất làm lạnh.

Nếu bạn đang tìm kiếm thiết bị thermostat cho hệ thống FCU, bạn có thể tham khảo các dòng thermostat được sử dụng phổ biến trong các công trình HVAC hiện nay như TFM228 và TFM428. Các dòng thermostat này hỗ trợ điều khiển quạt 3 cấp tốc độ và có thể tích hợp với Building Management System để giám sát và điều khiển từ trung tâm.

Thermostat FCU Là Gì?

Thermostat FCU là thiết bị dùng để điều khiển nhiệt độ phòng cho Fan Coil Unit (FCU) trong hệ thống điều hòa trung tâm.

Thiết bị này có chức năng:

    • đo nhiệt độ phòng

    • điều khiển quạt FCU

    • điều khiển van nước lạnh

    • duy trì nhiệt độ theo cài đặt

Thermostat FCU là thành phần quan trọng của hệ thống HVAC, giúp đảm bảo sự thoải mái và tiết kiệm năng lượng cho tòa nhà.

Trong các công trình hiện đại, thermostat FCU còn có thể kết nối với Building Management System để quản lý vận hành tập trung.

FCU Là Gì Trong Hệ Thống Điều Hòa Trung Tâm?

FCU (Fan Coil Unit) là thiết bị trao đổi nhiệt sử dụng nước lạnh từ hệ thống Chiller  để làm lạnh không khí trong phòng.

FCU thường được sử dụng trong:

    • khách sạn

    • căn hộ cao cấp

    • văn phòng

    • trung tâm thương mại

Để FCU hoạt động đúng theo nhiệt độ mong muốn, cần sử dụng thermostat FCU để điều khiển.

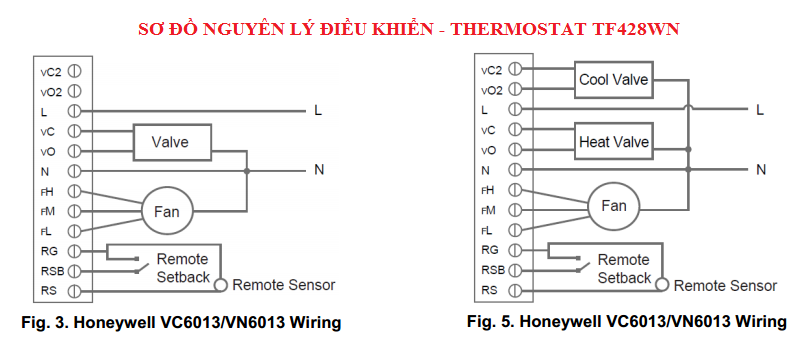

Sơ Đồ Đấu Dây Thermostat FCU

Trong hệ thống FCU, thermostat thường điều khiển:

    • tốc độ quạt

    • van nước lạnh

    • nguồn cấp điện

Một sơ đồ đấu dây cơ bản gồm các kết nối sau:

    • nguồn cấp L / N

    • dây quạt tốc độ thấp (Low)

    • dây quạt tốc độ trung bình (Medium)

    • dây quạt tốc độ cao (High)

    • dây điều khiển van nước lạnh

Cách Đấu Dây Thermostat FCU Chuẩn Kỹ Thuật

Việc đấu dây thermostat FCU cần thực hiện đúng quy trình để đảm bảo hệ thống hoạt động ổn định.

Bước 1 – Xác định nguồn cấp

Thermostat thường sử dụng nguồn:

    • 220V AC

    • hoặc 24V AC (tùy model)

Nguồn cấp được đấu vào các chân:

    • L – Line

    • N – Neutral

Bước 2 – Đấu dây điều khiển quạt

FCU thường có 3 cấp tốc độ quạt:

    • Low

    • Medium

    • High

Thermostat sẽ có các chân điều khiển tương ứng.

Các dây này được đấu vào:

Bước 3 – Đấu dây van nước lạnh

Van nước lạnh thường là:

    • van 2 ngả

    • hoặc van 3 ngả

Thermostat sẽ điều khiển van để mở hoặc đóng dòng nước lạnh từ hệ thống Chiller vào coil FCU.

Bước 4 – Kiểm tra kết nối

Sau khi đấu dây cần kiểm tra:

    • nguồn điện

    • hoạt động của quạt

    • hoạt động của van nước lạnh

Việc kiểm tra giúp đảm bảo hệ thống điều hòa trung tâm vận hành ổn định.

Các Lưu Ý Khi Đấu Dây Thermostat FCU

Để đảm bảo an toàn và hiệu quả, cần lưu ý:

Ngắt nguồn điện trước khi đấu dây

Điều này giúp tránh rủi ro chập điện hoặc tai nạn.

Sử dụng đúng sơ đồ của nhà sản xuất

Mỗi hãng thermostat có sơ đồ đấu dây khác nhau.

Kiểm tra loại thermostat

Thermostat có thể là:

    • thermostat cơ

    • thermostat điện tử

    • thermostat kết nối Building Management System

Kiểm tra van nước lạnh

Van điều khiển phải tương thích với thermostat và FCU.

Ứng Dụng Của Thermostat FCU

Trong thực tế, thermostat được sử dụng rộng rãi để điều khiển các thiết bị như Fan Coil Unit, Air Handling Unit hoặc các hệ thống điều hòa trung tâm.

Đối với các công trình như khách sạn, văn phòng và căn hộ cao cấp, thermostat thường được tích hợp với Building Management System nhằm giám sát và điều khiển toàn bộ hệ thống HVAC từ phòng điều khiển trung tâm.

Hiện nay các dòng thermostat FCU như TFM228 hoặc TFM428 được sử dụng khá phổ biến nhờ khả năng điều khiển 3 tốc độ quạt, độ ổn định cao và dễ dàng lắp đặt trong nhiều loại công trình.

Thermostat FCU được sử dụng rộng rãi trong các hệ thống:

    • khách sạn

    • căn hộ

    • văn phòng

    • bệnh viện

    • trung tâm thương mại

Trong các công trình lớn, thermostat FCU thường kết hợp với:

để tạo thành hệ thống HVAC hoàn chỉnh.

Sản Phẩm Thermostat FCU Phổ Biến

Nếu bạn đang tìm kiếm thermostat cho hệ thống Fan Coil Unit, bạn có thể tham khảo các dòng thermostat được sử dụng phổ biến hiện nay:

Các Nhãn Hiệu BMS Nổi Tiếng Trong HVAC

Các dòng thermostat này phù hợp cho nhiều công trình như khách sạn, văn phòng, căn hộ và trung tâm thương mại, giúp hệ thống Heating, Ventilation, and Air Conditioning vận hành ổn định và tiết kiệm năng lượng.

FAQ – Câu Hỏi Thường Gặp

Thermostat FCU điều khiển những gì?

Thermostat FCU điều khiển:

    • tốc độ quạt

    • van nước lạnh

    • nhiệt độ phòng của Fan Coil Unit.

Thermostat FCU dùng nguồn bao nhiêu?

Thông thường thermostat FCU sử dụng:

    • 220V AC

    • hoặc 24V AC tùy thiết kế.

Thermostat FCU có kết nối BMS không?

Có. Nhiều thermostat hiện đại có thể kết nối với Building Management System thông qua Modbus hoặc BACnet.

Đấu sai dây thermostat FCU có sao không?

Nếu đấu sai dây có thể gây:

    • quạt không hoạt động

    • van nước lạnh không mở

    • hệ thống điều hòa không làm lạnh đúng cách.
