NGUYÊN LÝ HOẠT ĐỘNG HỆ THỐNG MÁY LẠNH TRUNG TÂM VRF/VRV

1. Hệ VRF/VRV là gì? Bản chất công nghệ điều khiển môi chất biến thiên

Hệ thống VRF (Variable Refrigerant Flow) là hệ điều hòa trung tâm sử dụng công nghệ Inverter để điều chỉnh lưu lượng môi chất lạnh theo tải thực tế từng khu vực.

VRV (Variable Refrigerant Volume) là tên thương mại do Daikin đăng ký. Về bản chất kỹ thuật, VRF và VRV không khác nhau, chỉ khác tên gọi thương mại.

Hiện nay, các hãng lớn như:

    • Hitachi

    • Mitsubishi Electric

    • LG Electronics

đều phát triển hệ VRF với thuật toán điều khiển tải lạnh thông minh, tối ưu COP toàn tải và bán tải.

👉 Kết luận kỹ thuật: VRF không đơn thuần là hệ Multi công suất lớn, mà là hệ thống điều khiển lưu lượng môi chất chính xác theo tải động – yếu tố cốt lõi tạo nên hiệu suất vượt trội.

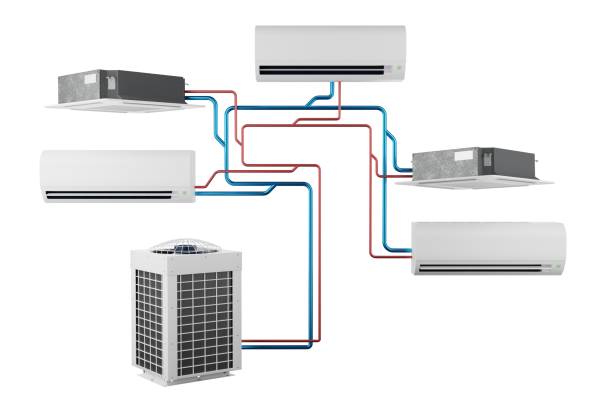

2. CẤU TẠO HỆ VRF/VRV – PHÂN TÍCH TỔNG THỂ

Một hệ VRF tiêu chuẩn gồm 3 thành phần chính:

2.1. Dàn nóng (Outdoor Unit)

    • Máy nén Inverter (Scroll / Twin Rotary)

    • Board điều khiển trung tâm

    • Van tiết lưu điện tử chính

    • Dàn trao đổi nhiệt gió

👉 Internal Link đề xuất:
Xem chi tiết: Cấu tạo dàn nóng VRF

2.2. Dàn lạnh (Indoor Unit)

    • Van tiết lưu điện tử (EEV) độc lập

    • Cảm biến nhiệt độ phòng

    • Board điều khiển riêng

Mỗi dàn lạnh có thể điều khiển độc lập tải lạnh.

👉 Phân loại dàn lạnh VRF giấu trần – cassette – áp trần

2.3. Hệ thống ống đồng & Refnet

    • Ống gas chính

    • Nhánh chia môi chất (Y-branch)

    • Hệ thống hồi dầu

Thiết kế ống ảnh hưởng trực tiếp đến:

    • Hiệu suất hệ thống

    • Tính ổn định áp suất

    • Tuổi thọ máy nén

👉 Internal Link đề xuất:
Tính toán công suất VRF & thiết kế đường ống

3. NGUYÊN LÝ HOẠT ĐỘNG HỆ VRF/VRV – PHÂN TÍCH CHU TRÌNH NHIỆT ĐỘNG

3.1. Chu trình lạnh cơ bản

Hệ VRF tuân theo chu trình nén hơi:

    1. Máy nén nén môi chất → tăng áp suất & nhiệt độ

    2. Qua dàn nóng → thải nhiệt

    3. Qua van tiết lưu điện tử (EEV) → giảm áp suất

    4. Qua dàn lạnh → hấp thụ nhiệt phòng

Điểm khác biệt cốt lõi:

➡ Lưu lượng môi chất thay đổi liên tục theo tải từng phòng.

Đây chính là bản chất của nguyên lý VRF inverter.

3.2. Nguyên lý điều khiển tải lạnh VRF (Core Technology)

(1) Điều khiển tần số máy nén Inverter

Tải tăng → tần số tăng
Tải giảm → tần số giảm

Máy nén điều chỉnh vô cấp từ 15Hz–120Hz, thay vì ON/OFF như hệ thống cũ.

(2) Van tiết lưu điện tử từng dàn lạnh

Mỗi dàn lạnh có:

    • Cảm biến nhiệt độ

    • Van EEV riêng

    • Điều khiển lưu lượng gas độc lập

➡ Nhờ đó, từng phòng hoạt động độc lập nhưng vẫn nằm trong cùng hệ thống trung tâm.

3.3. Cơ chế cân bằng dầu & phân phối môi chất

Trong hệ VRF công suất lớn:

    • Chu trình hồi dầu tự động

    • Cảm biến chênh áp

    • Thuật toán phân bổ gas

Điều này đảm bảo:

    • Không thiếu dầu máy nén

    • Không mất cân bằng môi chất

    • Không suy giảm hiệu suất theo thời gian

4. PHÂN LOẠI NGUYÊN LÝ: HỆ 2 ỐNG & HỆ 3 ỐNG

4.1. Hệ 2 Ống – Cooling Only / Heat Pump

Phổ biến tại Việt Nam.

Ứng dụng:

    • Văn phòng

    • Trung tâm thương mại

    • Khách sạn tiêu chuẩn

4.2. Hệ 3 Ống – Heat Recovery

Cho phép:

    • Phòng này làm lạnh

    • Phòng khác sưởi

Tái sử dụng nhiệt thải → tăng COP toàn hệ thống.

👉 Internal Link đề xuất:
VRF Heat Recovery là gì?

5. SO SÁNH VRF VÀ CHILLER

Tiêu chí VRF Chiller
Điều chỉnh tải Vô cấp Theo bậc
Không gian kỹ thuật Nhỏ Lớn
Hệ thống ống Ống gas Ống nước
Phù hợp <3.000 m² >5.000 m²

Với công trình vừa & nhỏ, VRF thường có Life Cycle Cost (LCC) tối ưu hơn.

👉 So sánh VRF và Chiller chi tiết

6. CÁC YẾU TỐ KỸ THUẬT KHI THIẾT KẾ HỆ VRF CHO TÒA NHÀ

6.1. Tính toán tải lạnh chính xác

    • Phần mềm chuyên dụng

    • Diversity factor (130%–200%)

👉 Internal Link:
Hướng dẫn tính toán công suất VRF

6.2. Kiểm tra giới hạn chiều dài ống

    • Tổng chiều dài tối đa

    • Chênh cao giữa dàn nóng – dàn lạnh

6.3. Kiểm soát lượng môi chất theo tiêu chuẩn an toàn

Phải đảm bảo nồng độ môi chất trong phòng không vượt ngưỡng an toàn nếu rò rỉ.

7. ỨNG DỤNG THỰC TẾ TRONG CÔNG TRÌNH

Hệ VRF phù hợp:

    • Cao ốc văn phòng

    • Khách sạn

    • Bệnh viện tư nhân

    • Trung tâm thương mại vừa

Các dòng VRF phổ biến tại Việt Nam:

    • Set Free Sigma

    • City Multi

    • Multi V

8. FAQ – CÂU HỎI THƯỜNG GẶP

1. VRF và VRV khác nhau thế nào?

VRV là thương hiệu của Daikin, VRF là tên gọi chung cho công nghệ điều khiển lưu lượng môi chất biến thiên.

2. Hệ VRF tiết kiệm điện như thế nào?

Nhờ Inverter và điều khiển tải lạnh theo thời gian thực, giảm tiêu hao khi tải thấp.

3. VRF có thay thế Chiller không?

Phù hợp công trình vừa & nhỏ. Với công trình lớn >5.000 m², Chiller thường tối ưu hơn.

4. Hệ VRF có an toàn không?

An toàn nếu thiết kế đúng tiêu chuẩn, tính toán thể tích phòng và lượng môi chất phù hợp.
