Thi Công Hệ Thống Điều Hòa Trung Tâm VRF – VRV Chuẩn Kỹ Thuật: Quy Trình, Tiêu Chuẩn & Kinh Nghiệm Thực Tế (Chuẩn Nhà Thầu HVAC)
🔥 DỊCH VỤ THI CÔNG VRF – VRV CHUYÊN NGHIỆP
👉 Bạn đang cần:
- Thi công hệ VRF cho tòa nhà, khách sạn, nhà máy?
- Tối ưu chi phí đầu tư & vận hành?
- Đơn vị thi công đúng chuẩn hãng, hạn chế lỗi?
👉 Chúng tôi cung cấp giải pháp trọn gói:
✔ Khảo sát & tư vấn miễn phí
✔ Thiết kế – shopdrawing chuẩn kỹ thuật
✔ Thi công VRF – VRV chuyên nghiệp
✔ Commissioning – bàn giao hoàn chỉnh
✔ Bảo trì – bảo dưỡng định kỳ
📞 Hotline: 0769 136 836
👉 Nhận báo giá trong 24h
➡ 👉 Xem báo giá thi công VRF chi tiết tại đây
1. Tổng Quan Hệ Thống Điều Hòa Trung Tâm VRF – VRV
Trong bối cảnh các công trình hiện đại ngày càng yêu cầu cao về tiết kiệm năng lượng, tính linh hoạt và thẩm mỹ, hệ thống điều hòa trung tâm VRF/VRV đang trở thành lựa chọn hàng đầu.
Hệ thống VRF (Variable Refrigerant Flow) cho phép điều chỉnh lưu lượng môi chất lạnh theo tải thực tế từng khu vực. Trong khi đó, VRV (Variable Refrigerant Volume) là tên thương mại do Daikin phát triển.
👉 Nói đơn giản:
1.1 Thành phần chính của hệ VRF
Một hệ thống VRF hoàn chỉnh bao gồm:
- Dàn nóng trung tâm (Outdoor Unit)
- Dàn lạnh (Indoor Unit)
- Hệ thống ống môi chất lạnh (ống đồng)
- Bộ chia gas (REFNET/Y-joint)
- Hệ thống ống nước ngưng
- Hệ điện động lực
- Hệ điện điều khiển (Control)
- Hệ điều khiển trung tâm / BMS
1.2 Ứng dụng thực tế
- Tòa nhà văn phòng
- Khách sạn – resort
- Bệnh viện
- Trung tâm thương mại
- Nhà máy, showroom
📌 Kiến thức nền nên đọc thêm để hiểu sâu hơn:
2. Ưu Điểm Nổi Bật Của Hệ VRF So Với Các Giải Pháp Khác
2.1 Tiết kiệm điện vượt trội
2.2 Linh hoạt thiết kế
- Một dàn nóng → nhiều dàn lạnh
- Phù hợp đa dạng công trình:
- Văn phòng
- Khách sạn
- Biệt thự
- Showroom
2.3 Thi công nhanh – ít chiếm diện tích
So với Chiller:
- Không cần cooling tower
- Không cần bơm nước
- Không cần phòng máy lớn
👉 Tham khảo thêm: So sánh VRF và Chiller nên chọn hệ nào
2.4 Điều khiển thông minh
- Điều khiển từng phòng
- Tích hợp hệ BMS
👉 Xem thêm: Hệ thống BMS là gì trong tòa nhà

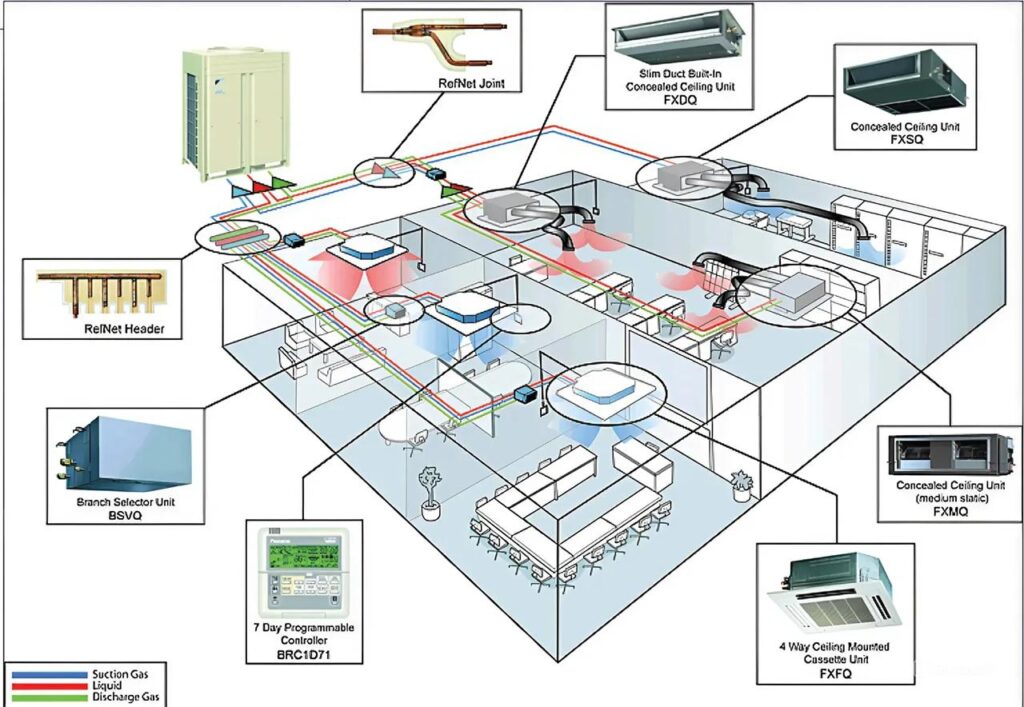

3. Cấu Tạo Hệ VRF (Góc Nhìn Thi Công)
3.1 Dàn nóng (Outdoor Unit)
- Công suất: 8HP – 42HP/module
- Có thể ghép cụm lên tới hàng trăm HP
- Máy nén inverter (scroll/rotary)
3.2 Dàn lạnh (Indoor Unit)
- Cassette âm trần
- Giấu trần nối ống gió
- Treo tường, áp trần.
- ……
3.3 Hệ môi chất lạnh
- Ống đồng dẫn gas
- Bộ chia gas REFNET
👉 Xem thêm:
3.4 Hệ thống nước ngưng
- Ống PVC/PPR
- Bẫy nước (drain trap)
3.5 Hệ điện
👉 Yêu cầu:
- CB riêng từng dàn nóng
- Dây đúng tiết diện
- Có tiếp địa
👉 Bảo vệ:
- Mất pha
- Quá áp
- Chống sét

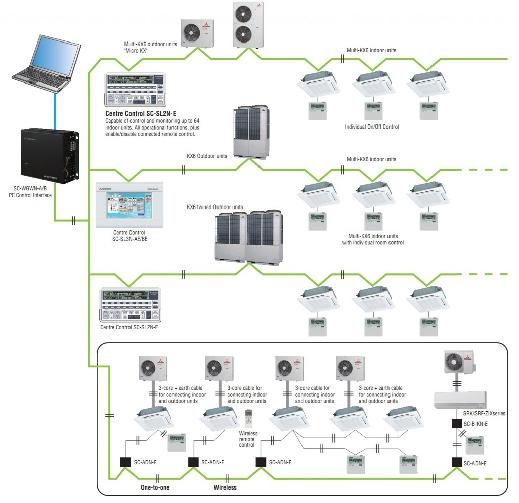

3.6 Hệ điều khiển
- Remote cục bộ
- Điều khiển trung tâm
- BMS
📌 Sai lầm phổ biến:
- Đi chung điện động lực → nhiễu
- Đấu sai cực → lỗi hệ thống
4. Thiết Kế Hệ VRF – Yếu Tố Quyết Định Thành Công
4.1 Nội dung thiết kế
- Tính tải lạnh
- Chọn model thiết bị
- Thiết kế routing ống
- Shopdrawing
📌 Sai lầm:
- Sai tải → thiếu/dư công suất
4.2 Tính toán tải lạnh
👉 Bao gồm:
- Tải nhiệt tường
- Tải người
- Tải thiết bị
👉 Xem thêm: Cách tính tải lạnh HVAC chi tiết
4.3 Lựa chọn thiết bị
Các thương hiệu phổ biến:
4.4 Thiết kế layout hệ thống
- Routing ống gas
- Đường nước ngưng
- Đi dây điện
- Sơ đồ điện điều khiển
👉 Xem thêm: So sánh VRF và Chiller
4.5 Sai lầm thiết kế thường gặp
- Tính sai tải
- Layout ống không hợp lý
- Không tính chênh cao
📌 Tham khảo thêm:
- Cách tính tải lạnh cho hệ thống điều hòa trung tâm
- So sánh VRF và Chiller nên chọn hệ nào?
📌 Tiêu chuẩn:
- ASHRAE
- SMACNA
5. Quy Trình Thi Công VRF Chuẩn Nhà Thầu (CHI TIẾT TỪNG BƯỚC)

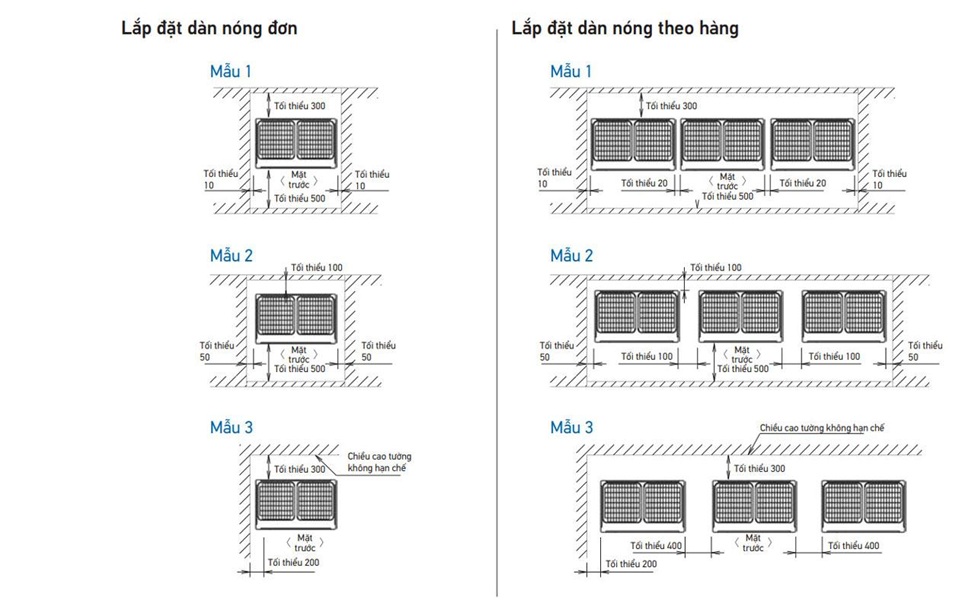

5.1 Lắp Đặt Dàn Nóng
👉 Nguyên tắc:
- Đảm bảo thông gió
- Khoảng cách bảo trì
- Chống rung + bệ móng chắc chắn
Yêu cầu kỹ thuật bắt buộc
👉 Vị trí lắp đặt:
- Thông thoáng 4 phía (tránh hồi gió nóng)
- Không bị che chắn (tường, mái thấp…)
- Tránh hướng gió nóng thổi vào nhau (multi module)
👉 Khoảng cách tiêu chuẩn (tham khảo hãng):
- Trước: ≥ 1000 mm
- Sau: ≥ 300 mm
- Hai bên: ≥ 300–500 mm
- Trên: ≥ 1500 mm
👉 Bệ móng & chống rung:
- Bệ bê tông hoặc khung thép mạ kẽm
- Có cao su chống rung chuyên dụng
- Sai số cân bằng ≤ 3 mm
Yêu cầu kỹ thuật nâng cao (thực tế công trình)
- Dàn nóng ghép module cần:
- Cân bằng dầu máy nén
- Đấu nối tín hiệu chính xác giữa các module
- Với công trình lớn:
- Bố trí lối bảo trì ≥ 800 mm
- Có mái che nhưng không cản gió
📌 Sai lầm phổ biến:
- Đặt dàn nóng sát tường → tụ nhiệt → giảm COP
- Không chống rung → truyền rung xuống kết cấu
5.2 Lắp Đặt Dàn Lạnh

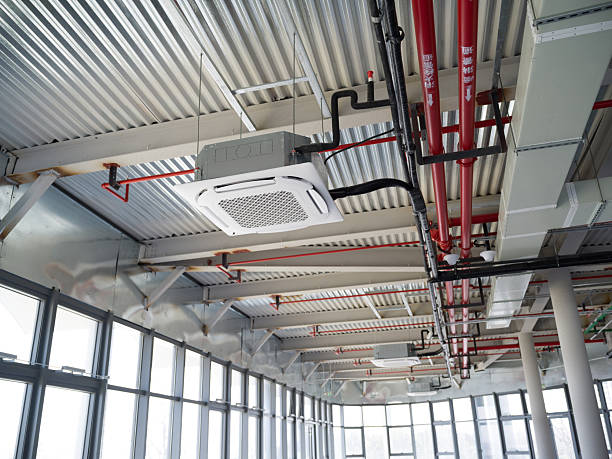

👉 1. Định vị & treo dàn lạnh
- Dùng ty ren M8–M10
- Có lò xo chống rung (đặc biệt với giấu trần)
- Đảm bảo cao độ chuẩn trần
👉 2. Cân chỉnh
- Sai số ≤ 2 mm
- Đảm bảo độ nghiêng về phía ống thoát nước

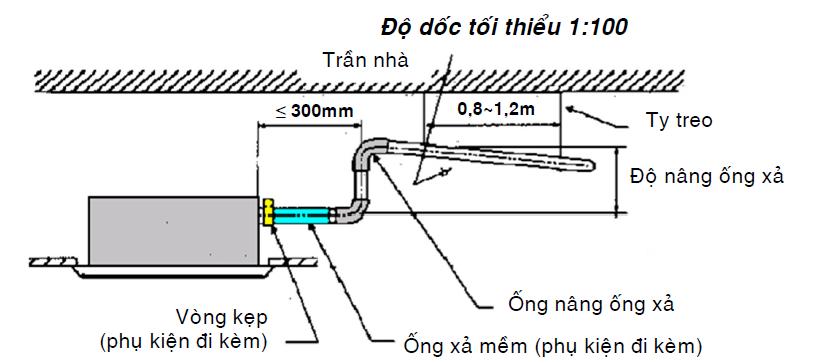

👉 3. Đường ống nước ngưng
- Độ dốc ≥ 1/100
- Có bẫy nước (trap)
- Không gãy khúc, không đọng nước
Yêu cầu kỹ thuật quan trọng
- Không lắp dàn lạnh ngay trên đầu giường / vị trí nhạy cảm
- Khoảng cách thổi gió hợp lý
- Đảm bảo lưu lượng gió theo thiết kế
📌 Sai lầm thực tế:
- Không trap nước → tràn nước
- Không cân bằng → rung, ồn
👉 Lưu ý:
- Cân chỉnh cao độ chính xác
- Bẫy nước ngưng đúng chuẩn
- Chống rung, chống ồn
5.3 Thi Công Ống Đồng
- Hàn bạc ≥ 15%

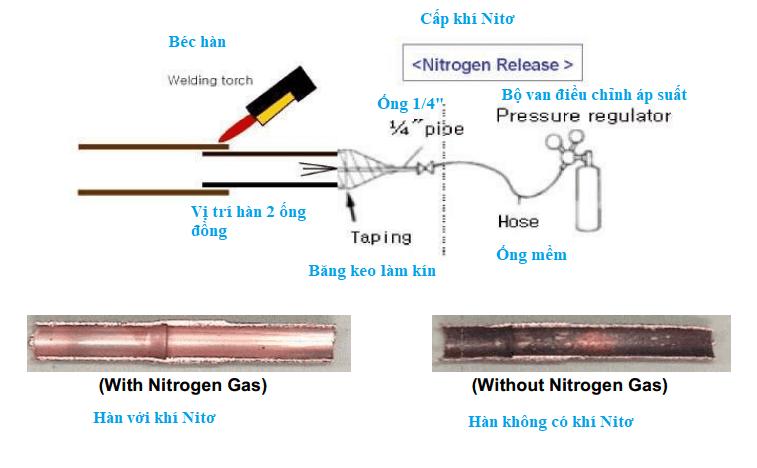

- Thổi Nitơ
- Không rò rỉ
- Không móp
Danh sách vật tư chính
👉 Ống đồng:
- Tiêu chuẩn ASTM B280
- Độ dày đúng hãng
👉 Bảo ôn:
- Dày 13–25 mm
- Dán kín 100%
👉 Phụ kiện:
- Co, tê, cút
- Van chặn
- REFNET chính hãng
👉 Giá đỡ:
- Ty ren + U bolt
- Khoảng cách treo 1.2–1.5 m
👉 Xem thêm:
- Ống đồng HVAC tiêu chuẩn & cách chọn đúng kỹ thuật
- Gas lạnh R410A, R32 là gì?

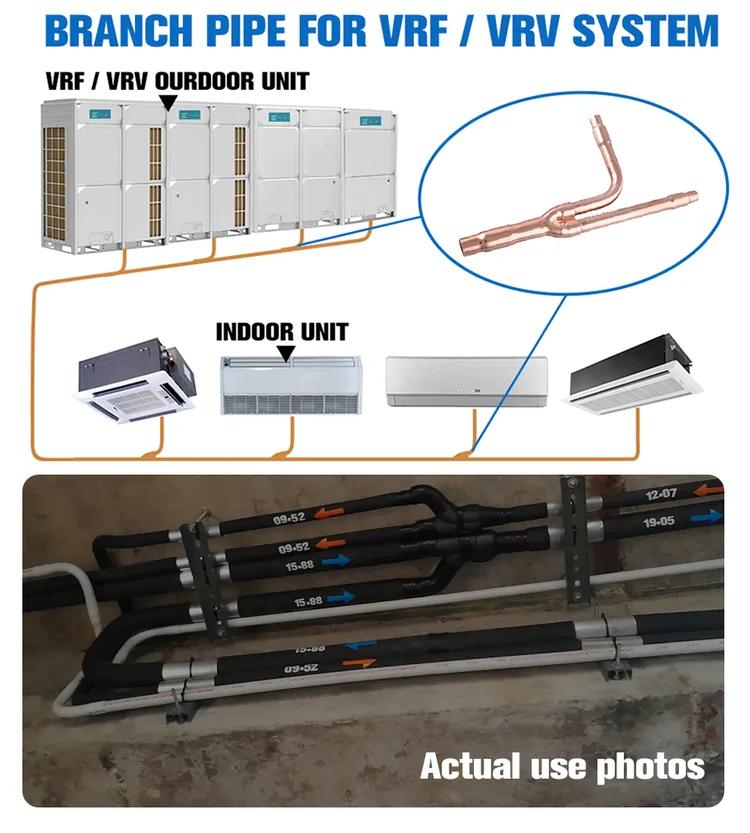

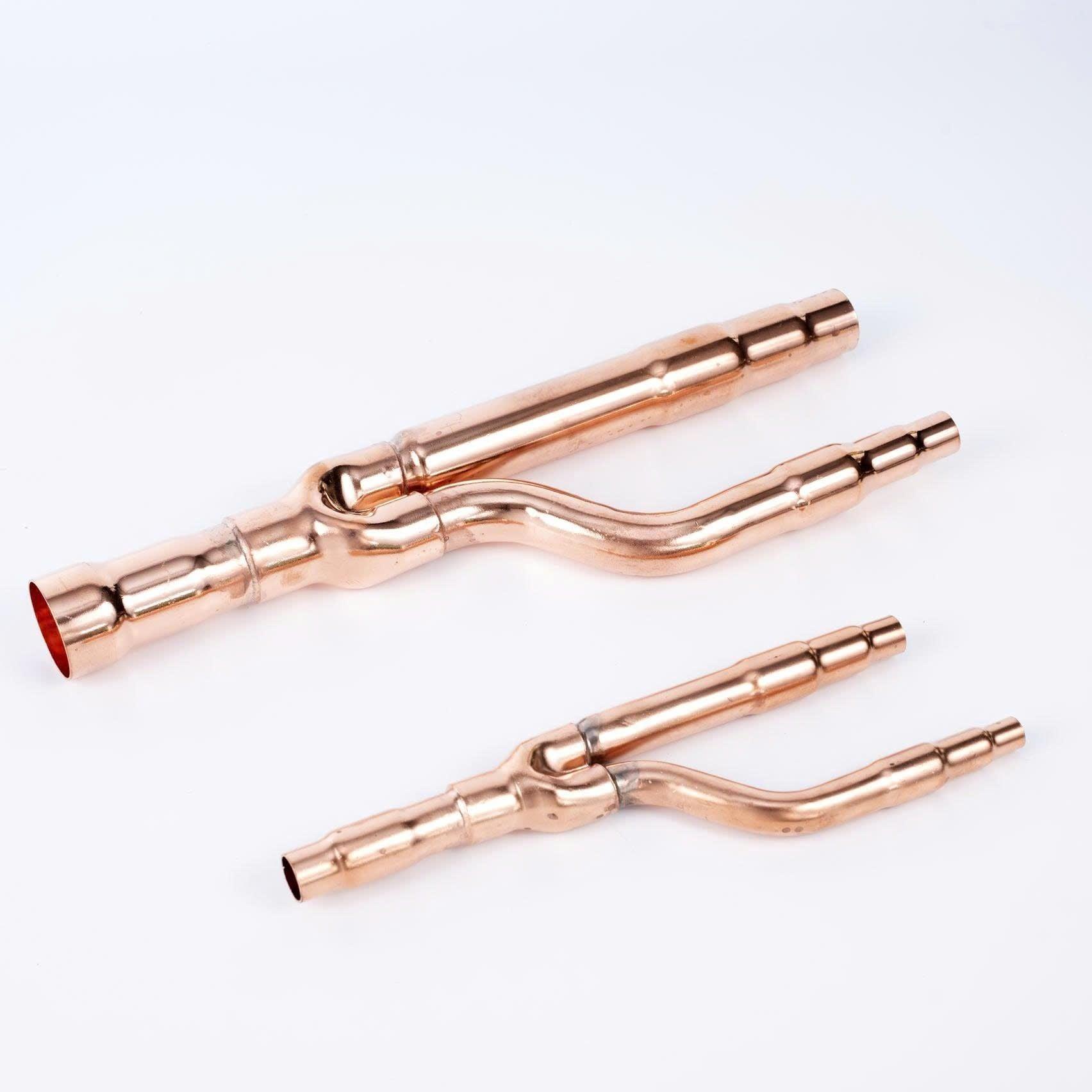

5.4 Lắp REFNET (Bộ Chia Gas)
Yêu cầu kỹ thuật nâng cao
👉Lắp đúng model REFNET theo hãng
- Daikin
- Mitsubishi Electric
- Hitachi
- LG Electronics
- Toshiba
- Panasonic
- Hisense
👉 Xem thêm: REFNET (Bộ chia gas) là gì Cách lắp đúng chuẩn hãng
- Không chế cháo REFNET (rất nhiều công trình mắc lỗi này)
📌 Hậu quả nếu sai:
- Phân phối gas không đều
- Lỗi hệ thống, báo lỗi liên tục
- Giảm tuổi thọ máy nén
5.5 Hệ Ống Nước Ngưng
👉 Giá đỡ:
- 1.2 – 1.5 m / điểm treo
- Ty ren + U bolt
5.6 Hệ Điện Điều Khiển
👉 Xem thêm:
5.7 Hệ Điện Động Lực
👉 Yêu cầu:
- CB riêng từng dàn nóng
- Dây đúng tiết diện
- Có tiếp địa
👉 Bảo vệ:
- Mất pha
- Quá áp
- Chống sét
5.8 Hút Chân Không – Test Kín – Nạp Gas
👉 Tiêu chuẩn:
- < 500 micron
- Test Nitơ
- Nạp gas đúng theo chiều dài ống
📌 Đây là bước QUAN TRỌNG nhất:
70% lỗi hệ VRF đến từ thi công sai bước này
👉 Xem chi tiết:
5.9 Commissioning – Chạy Thử
6. QA/QC & NGHIỆM THU HỆ VRF (NHÀ THẦU CHUYÊN NGHIỆP)
👉 Checklist:
- Test kín đạt chuẩn
- Hút chân không đạt
- Không rò rỉ
- Drain chạy tốt
👉 Hồ sơ:
- Bản vẽ hoàn công
- Biên bản test
7. Tiêu Chuẩn Thi Công Hệ VRF Quan Trọng
- ASHRAE (quốc tế)
- Tiêu chuẩn hãng:
- Daikin
- Mitsubishi Electric
- Hitachi
- LG Electronics

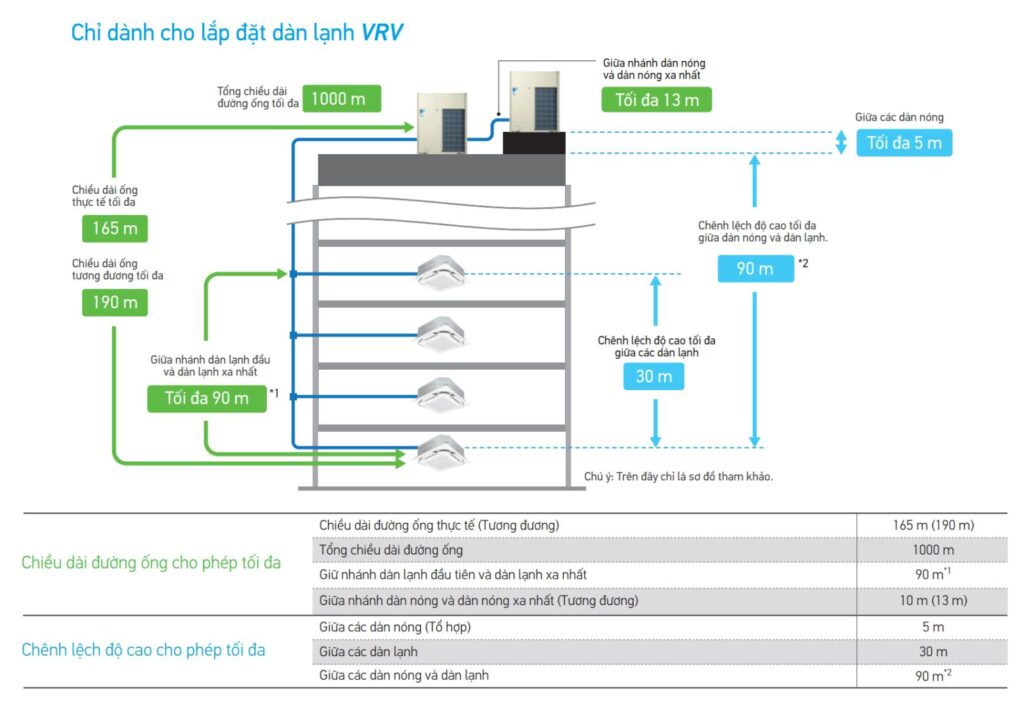

📌 Mỗi hãng có:
- Giới hạn chiều dài ống
- Chênh cao
- Quy chuẩn lắp REFNET
8. LỖI THI CÔNG VRF PHỔ BIẾN
Sai lầm phổ biến
- Không trap nước
- Không cách nhiệt ống ngưng
- Đi dây sai
- Không thổi Nitơ
- Không hút chân không chuẩn
- Lắp sai REFNET
- Bố trí ống sai slope
- Không test kín kỹ
Tối ưu chi phí
- Thiết kế chuẩn ngay từ đầu (giảm 10–20% chi phí)
- Không cắt giảm vật tư
- Chọn công suất chuẩn (tránh dư tải)
- Tối ưu layout ống
Tối ưu hiệu suất
- Sử dụng inverter full tải
- Điều khiển trung tâm BMS
- Bảo trì định kỳ
9. SO SÁNH VRF VS CHILLER
| Tiêu chí | VRF/VRV | Chiller |
|---|---|---|
| Quy mô | Trung – lớn | Lớn |
| Linh hoạt | Rất cao | Trung bình |
| Thi công | Nhanh | Phức tạp |
| Chi phí đầu tư | Trung bình | Cao |
👉 Xem thêm:
10. BÁO GIÁ THI CÔNG VRF – VRV (Tham Khảo)
📌 Phụ thuộc:
- Thương hiệu (Daikin, Mitsubishi, Hitachi…)
- Quy mô công trình
- Độ phức tạp hệ thống
👉 Giá tham khảo:
- 1.200.000 – 2.500.000 VNĐ/m²
📞 Nhận báo giá chi tiết ngay
➡ 👉 Tham khảo báo giá thi công VRF mới nhất
11. GIÁ TRỊ NHÀ THẦU CHUYÊN NGHIỆP
👉 Một nhà thầu VRF chuyên nghiệp KHÔNG chỉ:
- Lắp đặt thiết bị
👉 Mà phải đảm bảo:
- Thiết kế tối ưu
- Thi công đúng tiêu chuẩn hãng
- Kiểm soát chất lượng từng mối hàn
- Commissioning chuẩn
KẾT LUẬN
👉 Một hệ thống VRF thành công phụ thuộc:
✔ 30% thiết bị
✔ 70% thi công
👉 Thi công chuẩn:
- Tiết kiệm 20–40% điện
- Bền 10–15 năm
- Bảo trì đơn giản
👉 Thi công sai:
- Chảy nước
- Hao điện
- Lỗi liên tục
- Tuổi thọ giảm mạnh
Vì Sao Nên Chọn Chúng Tôi?
✔ Kinh nghiệm thi công thực tế
✔ Hiểu rõ tiêu chuẩn hãng
✔ QA/QC nghiêm ngặt
✔ Hạn chế lỗi vận hành
Cam Kết Khi Thi Công
✔ Đúng thiết kế
✔ Đúng tiêu chuẩn
✔ Không phát sinh
CTA – Liên hệ tư vấn & báo giá
👉 Bạn đang cần:
- Thi công VRF cho tòa nhà / nhà máy?
- Tối ưu chi phí đầu tư?
- Báo giá nhanh + bản vẽ sơ bộ?
📞 Liên hệ ngay đội ngũ kỹ sư HVAC để được:
- Khảo sát miễn phí
- Tư vấn giải pháp tối ưu
- Báo giá chuẩn kỹ thuật
👉 Xem thêm:
➡ 👉 Nhận báo giá thi công VRF chi tiết theo công trình tại đây
