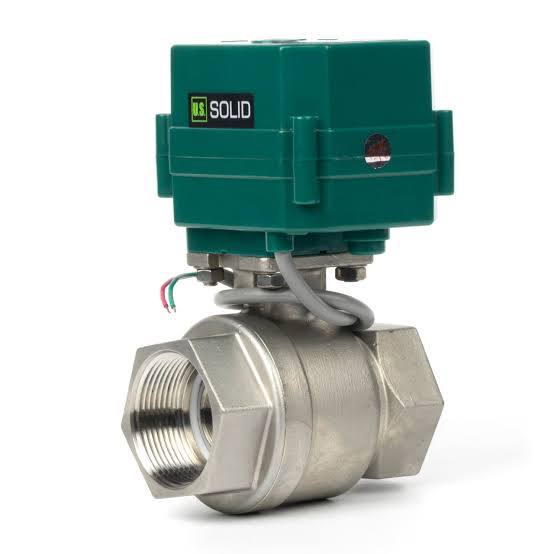

VAN ĐIỀU KHIỂN FCU
29
Th4

Van điều khiển là gì? Cấu tạo, nguyên lý và ứng dụng thực tế

1. Van điều khiển là gì?

Van điều khiển (Control Valve) là thiết bị dùng để điều chỉnh lưu lượng, áp suất hoặc nhiệt độ của lưu chất (nước, hơi, khí) trong hệ thống bằng cách thay đổi độ mở của van.

Van điều khiển thường hoạt động kết hợp với các hệ thống HVAC, tự động hóa và công nghiệp để đảm bảo hệ thống vận hành ổn định và tiết kiệm năng lượng.

👉 Tìm hiểu nền tảng:

2. Cấu tạo của van điều khiển

Một van điều khiển cơ bản gồm 2 phần chính:

2.1 Thân van (Valve Body)

  • Là phần tiếp xúc trực tiếp với lưu chất
  • Quyết định lưu lượng và hướng dòng chảy
  • Có các dạng: 2 ngả, 3 ngả

2.2 Bộ truyền động (Actuator)

  • Điều khiển đóng/mở van
  • Nhận tín hiệu từ bộ điều khiển
  • Có thể là:
    • Điện (electric actuator)
    • Khí nén (pneumatic)

➡️ Hai bộ phận này kết hợp giúp van hoạt động chính xác theo yêu cầu hệ thống.

3. Nguyên lý hoạt động của van điều khiển

Van điều khiển hoạt động dựa trên tín hiệu điều khiển từ:

  • Thermostat
  • PLC
  • BMS

👉 Xem thêm:

Cơ chế hoạt động:

  1. Bộ điều khiển gửi tín hiệu (ON/OFF hoặc 0–10V)
  2. Actuator nhận tín hiệu và điều khiển van
  3. Van thay đổi độ mở
  4. Lưu lượng nước/khí thay đổi

➡️ Từ đó điều chỉnh nhiệt độ hoặc áp suất theo yêu cầu.

Trong thực tế, để van điều khiển hoạt động chính xác, việc lựa chọn đúng hệ số lưu lượng là rất quan trọng. Bạn có thể tìm hiểu chi tiết về Kvs là gì và cách chọn Kvs cho van điều khiển tại đây: Hệ số Kvs là gì

4. Phân loại van điều khiển

4.1 Van điều khiển ON/OFF

  • Chỉ có 2 trạng thái: mở hoặc đóng
  • Giá thành thấp
  • Dễ lắp đặt

➡️ Thường dùng trong hệ FCU cơ bản.

4.2 Van điều khiển tuyến tính (Modulating)

  • Điều chỉnh liên tục (0–100%)
  • Nhận tín hiệu 0–10V hoặc 4–20mA
  • Điều khiển chính xác

➡️ Dùng trong hệ HVAC cao cấp, tiết kiệm năng lượng.

4.3 Van 2 ngả và 3 ngả

👉 Tìm hiểu chi tiết:

➡️ Rất phổ biến trong hệ FCU và chiller.

5. Ứng dụng của van điều khiển

Van điều khiển được sử dụng rộng rãi trong:

5.1 Hệ thống HVAC

  • Điều chỉnh nước lạnh/nóng trong FCU
  • Kiểm soát nhiệt độ phòng

👉 Liên quan:

5.2 Công nghiệp

  • Nhà máy sản xuất
  • Hệ thống hơi nước
  • Dây chuyền tự động

5.3 Tòa nhà thông minh

  • Kết nối BMS
  • Điều khiển tự động

6. Ưu điểm của van điều khiển

✔ Tự động hóa cao

  • Không cần thao tác thủ công

✔ Tiết kiệm năng lượng

  • Điều chỉnh chính xác theo tải

✔ Tăng tuổi thọ hệ thống

  • Giảm sốc nhiệt, áp

✔ Tối ưu vận hành

  • Ổn định hệ thống HVAC

7. So sánh van ON/OFF và van tuyến tính

Tiêu chí ON/OFF Tuyến tính
Điều khiển Đóng/Mở 0–100%
Độ chính xác Thấp Cao
Giá thành Thấp Cao
Ứng dụng FCU đơn giản HVAC cao cấp

8. Khi nào nên dùng van điều khiển tuyến tính?

Bạn nên chọn van tuyến tính khi:

  • Cần tiết kiệm điện
  • Hệ thống yêu cầu ổn định cao
  • Có sử dụng BMS

➡️ Đây là xu hướng trong các công trình hiện đại.

CTA – Tư vấn chọn van điều khiển

👉 Bạn đang cần chọn van điều khiển phù hợp?

Chúng tôi cung cấp:

  • Van điều khiển HVAC
  • Van FCU 2 ngả / 3 ngả
  • Van tuyến tính 0–10V

📞 Liên hệ: 0769 136 836

👉 Xem thêm sản phẩm:

Thông tin liên hệ

CÔNG TY TNHH THƯƠNG MẠI GABA

Địa chỉ: Văn phòng 5.09, Lầu 5, Tòa nhà ST Moritz, 1014 Phạm Văn Đồng, P. Hiệp Bình, TP.HCM
Điện thoại: 0769 136 836 (Zalo)
Email: gabaco.ltd@gmail.com | info@gabaco.vn

📞 Truy cập ngay:
➡️ Website: www.gabaco.vn

👉 GABACO – Giải pháp điều khiển HVAC 🚀

FAQ – Câu hỏi thường gặp

Van điều khiển dùng để làm gì?

→ Điều chỉnh lưu lượng, nhiệt độ, áp suất trong hệ thống.

Van 2 ngả và 3 ngả khác nhau gì?

→ 2 ngả điều chỉnh lưu lượng, 3 ngả dùng để trộn hoặc chia dòng.

Van ON/OFF và tuyến tính khác nhau thế nào?

→ ON/OFF chỉ đóng/mở, tuyến tính điều chỉnh liên tục.

Van điều khiển có dùng trong FCU không?

→ Có, là thành phần bắt buộc trong hệ FCU.

Có cần BMS để dùng van điều khiển không?

→ Không bắt buộc, nhưng có sẽ tối ưu hơn.

11. Kết luận

Van điều khiển là thiết bị quan trọng giúp:

  • Điều chỉnh lưu lượng chính xác
  • Tối ưu hiệu suất hệ thống
  • Tiết kiệm năng lượng

➡️ Là thành phần không thể thiếu trong hệ HVAC và công nghiệp hiện đại.
