Sơ đồ đấu nối van và Thermostat chuẩn kỹ thuật cho hệ FCU

1. Tổng quan về hệ điều khiển FCU

Trong hệ HVAC, thermostat và van điều khiển là hai thành phần cốt lõi:

  • Thermostat → đo và điều khiển nhiệt độ
  • Van điều khiển → điều chỉnh lưu lượng nước lạnh/nóng

👉 Tìm hiểu thêm:

➡️ Việc đấu nối đúng quyết định độ ổn định và tuổi thọ hệ thống.

2. Nguyên tắc chung khi đấu nối

Trước khi đi vào sơ đồ, cần nắm:

✔ Nguồn cấp

  • 220VAC hoặc 24VAC

✔ Tín hiệu điều khiển

  • ON/OFF (relay)
  • 0–10V (tuyến tính)

✔ Thiết bị liên quan

  • Thermostat
  • Van (actuator)
  • Quạt FCU

⚠️ Lưu ý:

  • Đấu sai có thể gây cháy actuator
  • Sai tín hiệu → van không hoạt động

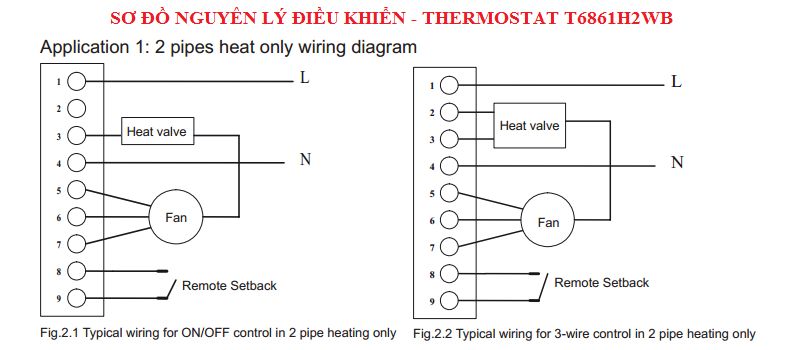

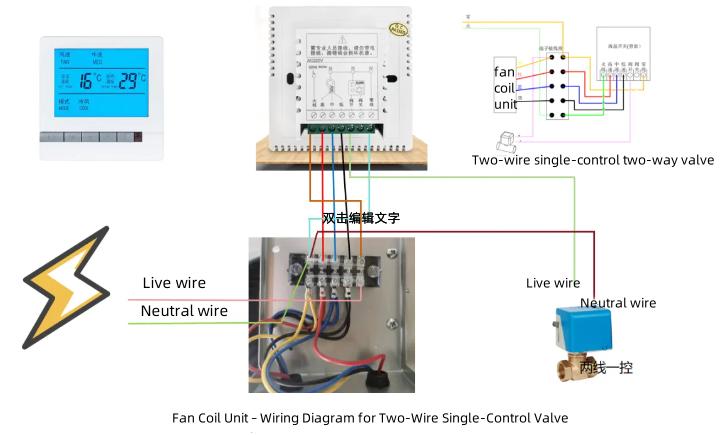

3. Sơ đồ đấu nối Thermostat với van ON/OFF (2 ngả)

Nguyên lý:
  • Thermostat đóng relay → cấp điện cho van
  • Van mở hoàn toàn
  • Khi đủ nhiệt → thermostat ngắt → van đóng

Sơ đồ cơ bản:

  • L → Thermostat → Van
  • N → Van

➡️ Đây là kiểu đơn giản nhất, phổ biến trong hệ FCU cơ bản.

4. Sơ đồ đấu nối van 3 ngả (ON/OFF)

Nguyên lý:
  • Thermostat điều khiển actuator
  • Van chuyển hướng dòng nước:
    • Qua coil (làm lạnh)
    • Hoặc bypass

➡️ Luôn có nước tuần hoàn → hệ ổn định hơn.

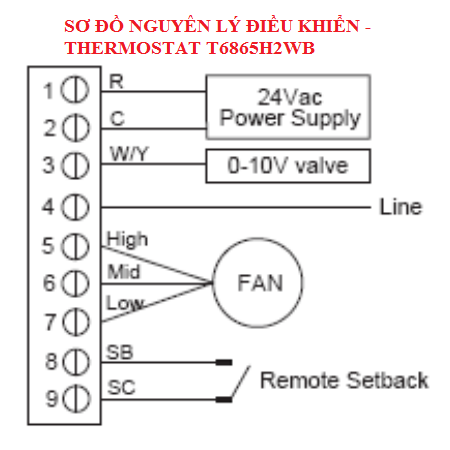

5. Sơ đồ đấu nối Thermostat với van tuyến tính (0–10V)

Nguyên lý:
  • Thermostat gửi tín hiệu 0–10V
  • Van mở theo %:
    • 0V → đóng
    • 10V → mở 100%

Kết nối:

  • V+ / V- → actuator
  • Signal → 0–10V

👉 Liên quan:

➡️ Đây là giải pháp tiết kiệm năng lượng hiện đại.

6. Sơ đồ tổng thể hệ FCU (Thermostat + Van + Quạt)

Hệ thống hoàn chỉnh gồm:

  • Thermostat
  • Van điều khiển
  • Quạt FCU
  • Nguồn cấp
  • (Optional) BMS

👉 Xem thêm:

7. Lỗi thường gặp khi đấu nối

❌ Đấu sai nguồn

→ Cháy actuator

❌ Nhầm ON/OFF với 0–10V

→ Van không hoạt động

❌ Không đồng bộ thermostat và van

→ Hệ chạy sai logic

❌ Không kiểm tra điện áp

→ Hỏng thiết bị

8. Kinh nghiệm thực tế từ kỹ sư HVAC

✔ Luôn kiểm tra datasheet trước khi đấu
✔ Dùng relay trung gian nếu cần
✔ Đánh dấu dây rõ ràng
✔ Test trước khi vận hành

CTA – Tư vấn sơ đồ & thiết bị

👉 Bạn cần hỗ trợ đấu nối hệ FCU?

Chúng tôi hỗ trợ:

  • Thiết kế sơ đồ chuẩn kỹ thuật
  • Chọn thermostat & van phù hợp
  • Hỗ trợ kỹ thuật tận nơi

📞 Liên hệ: 0769 136 836

👉 Xem thêm:

Thông tin liên hệ

CÔNG TY TNHH THƯƠNG MẠI GABA

Địa chỉ: Văn phòng 5.09, Lầu 5, Tòa nhà ST Moritz, 1014 Phạm Văn Đồng, P. Hiệp Bình, TP.HCM
Điện thoại: 0769 136 836 (Zalo)
Email: gabaco.ltd@gmail.com | info@gabaco.vn

📞 Truy cập ngay:
➡️ Website: www.gabaco.vn

👉 GABACO – Giải pháp điều khiển HVAC🚀

FAQ – Câu hỏi thường gặp

Thermostat điều khiển van như thế nào?

→ Qua relay (ON/OFF) hoặc tín hiệu 0–10V.

Có thể dùng thermostat ON/OFF cho van tuyến tính không?

→ Không, phải đúng loại tín hiệu.

Van 2 ngả đấu khác 3 ngả không?

→ Nguyên lý giống, nhưng khác cách điều hướng dòng.

Có cần BMS không?

→ Không bắt buộc, nhưng giúp tối ưu hệ thống.

Điện áp phổ biến là gì?

→ 220VAC hoặc 24VAC.

Kết luận

Việc đấu nối đúng:

  • Giúp hệ vận hành ổn định
  • Tránh hư hỏng thiết bị
  • Tối ưu hiệu suất

➡️ Là yếu tố quan trọng trong hệ HVAC chuyên nghiệp.
