📊 THÔNG SỐ KỸ THUẬT CHILLER HITACHI RCUA130AVEY

🔹 Thông số hiệu suất

👉 Hiệu suất cao, tối ưu điện năng vận hành

🔹 Hệ thống lạnh

🔹 Hệ trao đổi nhiệt

💧 Phía nước

🌬️ Phía gió

🔹 Thông số vận hành

🔹 Kích thước & trọng lượng

🔹 Đặc điểm hệ thống

• Thiết kế mô đun (Modular) – ghép tối đa 16 module

• Công nghệ DC Inverter Scroll tiết kiệm điện

• Vận hành ổn định – phù hợp tải lớn

• Tích hợp điều khiển thông minh (BMS)

📌 GHI CHÚ KỸ THUẬT

• Model RCUA130AVEY là chiller chỉ làm lạnh (Cooling Only)

• Không có chức năng tạo nước nóng (khác RHUA130AVEY)

• Thông số có thể thay đổi theo điều kiện vận hành thực tế

👉 Bạn cần chọn đúng cấu hình chiller cho dự án?👉 Tư vấn miễn phí – báo giá nhanh

LIỆN HỆ NGAY:

CÔNG TY TNHH THƯƠNG MẠI GABA

• Địa chỉ: The Verosa, 39 đường số 10, P. Phú Hữu. TP. Thủ Đức. TP. HCM, Việt Nam
• Điện thoại: 0769 136 836 (Zalo)
• Email: gabaco.ltd@gmail.com/ info@gabaco.vn
• Website: www.gabaco.vn

LIỆN HỆ NGAY:

CÔNG TY TNHH THƯƠNG MẠI GABA

• • Địa chỉ: The Verosa, 39 đường số 10, P. Phú Hữu. TP. Thủ Đức. TP. HCM, Việt Nam
  • Điện thoại: 0769 136 836 (Zalo)
  • Email: gabaco.ltd@gmail.com/ info@gabaco.vn
  • Website: www.gabaco.vn

HƯỚNG DẪN LẮP ĐẶT CHILLER HEATPUMP HITACHI RCUA130AVEY

📍 1. YÊU CẦU VỊ TRÍ LẮP ĐẶT

🔹 Không gian lắp đặt

• Lắp đặt ngoài trời hoặc khu vực thông thoáng

• Không đặt trong phòng kín hoặc nơi tích tụ nhiệt

• Tránh khu vực nhiều bụi, hóa chất ăn mòn

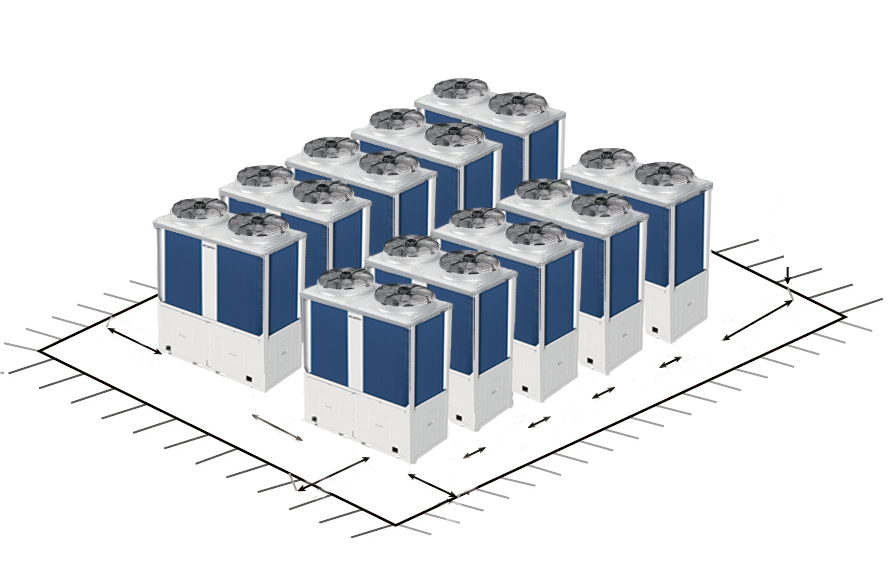

🔹 Khoảng cách an toàn

• Phía trước: ≥ 1500 mm

• Hai bên: ≥ 1000 mm

• Phía sau: ≥ 1000 mm

• Phía trên: không bị che chắn

👉 Đảm bảo lưu thông gió tối ưu cho dàn ngưng

🔹 Nền móng

• Nền bê tông chắc chắn, chịu tải ≥ 1000 kg

• Có đệm cao su chống rung

• Đảm bảo mặt phẳng cân bằng

🔌 2. LẮP ĐẶT HỆ THỐNG ĐIỆN

🔹 Yêu cầu nguồn điện

• Nguồn: 380V / 3 pha / 50Hz

• Có CB riêng cho từng module

• Có bảo vệ quá tải, mất pha

🔹 Lưu ý kỹ thuật

• Đấu đúng thứ tự pha

• Lắp đặt dây tiếp địa (ground)

• Sử dụng dây đúng tiết diện

👉 Tránh:
❌ Sụt áp khi khởi động
❌ Cháy thiết bị

💧 3. LẮP ĐẶT HỆ THỐNG NƯỚC LẠNH

🔹 Sơ đồ kết nối

Chiller → Bơm → AHU/FCU → Chiller

👉 Tham khảo:
➡️ Hệ thống HVAC là gi

🔹 Yêu cầu đường ống

• Lắp lọc Y trước đầu vào chiller

• Có van chặn ở đầu vào/ra

• Lắp đồng hồ áp suất & nhiệt độ

• Bọc bảo ôn đường ống nước lạnh

🔹 Lưu ý quan trọng

• Đảm bảo lưu lượng nước đúng thiết kế (~20 m³/h)

• Xả khí toàn bộ hệ thống

• Kiểm tra rò rỉ trước khi vận hành

🔥 4. LẮP ĐẶT HỆ NƯỚC NÓNG (HEATPUMP)

🔹 Kết nối hệ thống

• Kết nối với bồn chứa nước nóng

• Lắp van một chiều chống hồi lưu

• Lắp van an toàn & cảm biến nhiệt

🔹 Yêu cầu kỹ thuật

• Cách nhiệt đường ống nước nóng

• Kiểm soát nhiệt độ 40 – 50°C

👉 Giúp:
✔ tiết kiệm năng lượng
✔ giảm thất thoát nhiệt

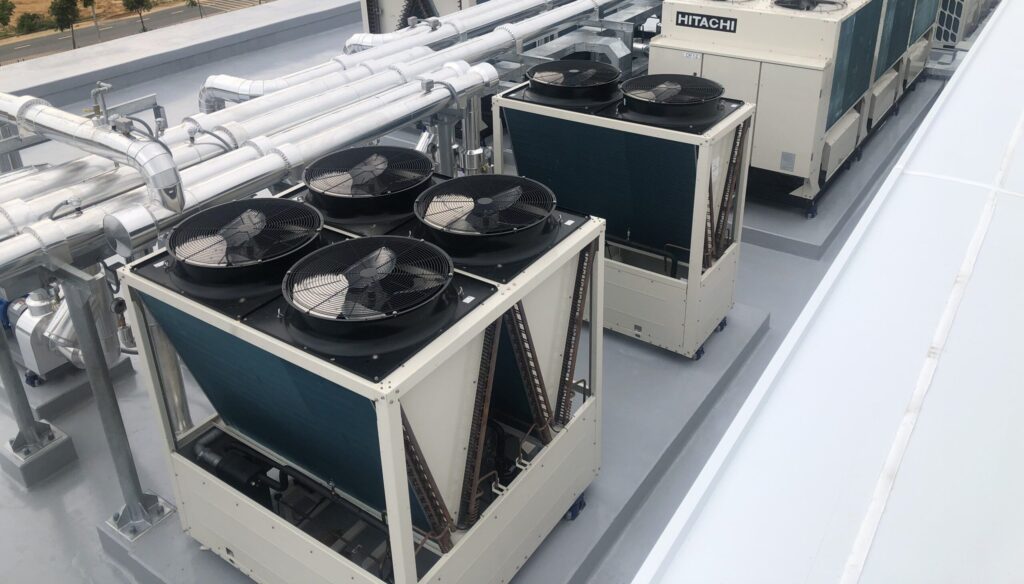

🔄 5. KẾT NỐI HỆ MÔ ĐUN

• Có thể kết nối tối đa 16 module

• Cấu hình địa chỉ từng module

• Sử dụng dây tín hiệu điều khiển

👉 Lợi ích:
✔ tăng công suất
✔ có dự phòng hệ thống

🧠 6. KẾT NỐI HỆ ĐIỀU KHIỂN (BMS)

• Hỗ trợ: Modbus / BACnet

• Kết nối với hệ BMS tòa nhà

👉 Tham khảo:
➡️ Hệ thống BMS là gì

⚠️ 7. KIỂM TRA TRƯỚC KHI VẬN HÀNH

🔹 Checklist

✔ Kiểm tra nguồn điện
✔ Kiểm tra lưu lượng nước
✔ Xả khí đường ống
✔ Kiểm tra áp suất
✔ Kiểm tra kết nối điều khiển

▶️ 8. CHẠY THỬ & NGHIỆM THU

• Khởi động từng module

• Kiểm tra nhiệt độ nước lạnh & nóng

• Kiểm tra độ ồn, rung

• Ghi nhận thông số vận hành

👉 Đảm bảo hệ thống hoạt động ổn định trước bàn giao

❗ 9. LƯU Ý QUAN TRỌNG

• Không vận hành khi thiếu nước

• Không chặn luồng gió dàn ngưng

• Bảo trì định kỳ

🚀 10. HỖ TRỢ KỸ THUẬT

👉 Bạn cần hỗ trợ lắp đặt & thiết kế?

GABACO HỖ TRỢ

✔ Thiết kế hệ thống HVAC
✔ Tính toán tải lạnh
✔ Giám sát lắp đặt
✔ Nghiệm thu hệ thống
