📊 THÔNG SỐ KỸ THUẬT RHUA065AVEY

🔹 Thông số hiệu suất

👉 IPLV cao hơn dòng tiêu chuẩn → tiết kiệm điện tốt khi vận hành thực tế

🔹 Hệ thống lạnh

🔹 Hệ trao đổi nhiệt

💧 Phía nước

🌬️ Phía gió

🔹 Thông số vận hành

🔹 Kích thước & trọng lượng

🔹 Đặc điểm nổi bật hệ thống

• ✅ Heatpump (2 trong 1): làm lạnh + nước nóng

• ✅ High Efficiency AVEY Series – tối ưu tải part-load

• ✅ DC Inverter Scroll – tiết kiệm điện

• ✅ Modular – ghép tối đa 16 module

• ✅ Không cần cooling tower

• ✅ Kết nối BMS (Modbus / BACnet)

📌 GHI CHÚ QUAN TRỌNG

• RHUA065AVEY là dòng:

  • ✔ Công suất nhỏ – linh hoạt

  • ✔ Heatpump – thay thế boiler

  • ✔ Hiệu suất cao (AVEY)

👉 Phù hợp:

• Khách sạn nhỏ

• Spa – gym

• Hồ bơi

• Nhà máy nhỏ

🚀 CTA (ĐẶT DƯỚI BẢNG)

👉 Bạn cần chọn chiller heatpump 65kW phù hợp cho dự án?

👉 Tư vấn miễn phí – tối ưu cấu hình – báo giá nhanh

📞 LIÊN HỆ NGAY

CÔNG TY TNHH THƯƠNG MẠI GABA
📍 TP. Thủ Đức – TP.HCM

👉 Hotline / Zalo: 0769 136 836
👉 Email: gabaco.ltd@gmail.com
👉 Website: https://gabaco.vn

💥 NHẬN XÉT KỸ SƯ

👉 Model này mạnh ở:

✔ Heatpump → giảm chi phí nước nóng
✔ IPLV cao → tiết kiệm điện thật
✔ Nhỏ gọn → dễ triển khai

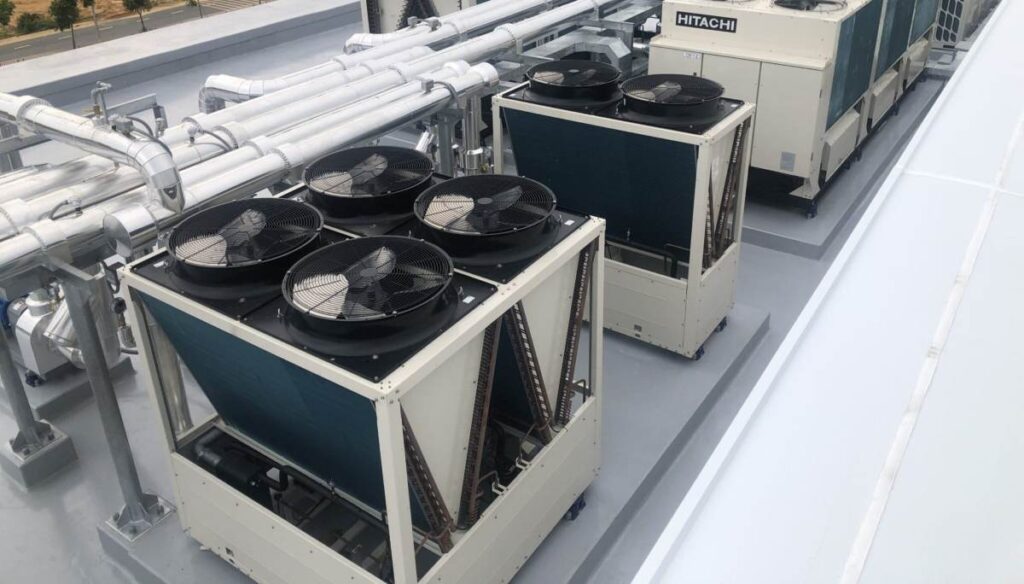

🔧 HƯỚNG DẪN LẮP ĐẶT CHILLER RHUA065AVEY

📍 1. YÊU CẦU VỊ TRÍ LẮP ĐẶT

🔹 Không gian lắp đặt

• Lắp đặt ngoài trời hoặc khu vực thông thoáng

• Tránh nơi kín gió, tích nhiệt

• Tránh khu vực có:

  • Bụi nhiều

  • Hóa chất ăn mòn

  • Hơi dầu

🔹 Khoảng cách an toàn

• Phía trước: ≥ 1500 mm

• Hai bên: ≥ 800 – 1000 mm

• Phía sau: ≥ 800 mm

• Phía trên: không che chắn

👉 Đảm bảo trao đổi nhiệt tối ưu cho dàn ngưng

🔹 Nền móng

• Nền bê tông chắc chắn ≥ 500 kg

• Bề mặt phẳng, không nghiêng

• Có đệm cao su chống rung

🔌 2. LẮP ĐẶT HỆ THỐNG ĐIỆN

🔹 Yêu cầu nguồn điện

• Nguồn: 380V / 3 pha / 50Hz

• CB riêng cho từng máy

• Có bảo vệ:

  • Quá tải

  • Mất pha

  • Ngắn mạch

🔹 Lưu ý kỹ thuật

• Đấu đúng thứ tự pha

• Lắp dây tiếp địa (ground)

• Sử dụng dây điện đúng tiết diện

👉 Tránh:
❌ Sụt áp khi khởi động
❌ Hư hỏng máy nén

💧 3. LẮP ĐẶT HỆ THỐNG NƯỚC LẠNH

🔹 Sơ đồ kết nối

Chiller → Bơm → AHU/FCU → Chiller

👉 Tham khảo:
➡️Hệ thống HVAC là gì

🔹 Yêu cầu đường ống

• Lắp lọc Y trước đầu vào chiller

• Lắp van chặn (in/out)

• Có:

  • Đồng hồ áp suất

  • Nhiệt kế

• Bọc bảo ôn toàn bộ đường ống

🔹 Thông số vận hành

• Lưu lượng nước: ~10 m³/h

• Nhiệt độ nước lạnh: 5 – 7°C

🔹 Lưu ý quan trọng

• Xả khí toàn bộ hệ thống

• Không để cặn bẩn vào bình trao đổi nhiệt

• Kiểm tra rò rỉ trước khi chạy

🔄 4. KẾT NỐI HỆ MÔ ĐUN (NẾU CÓ)

• Có thể ghép tối đa 16 module

• Cấu hình địa chỉ từng máy

• Kết nối dây tín hiệu điều khiển

👉 Lợi ích:
✔ Mở rộng công suất
✔ Tăng độ ổn định

🧠 5. KẾT NỐI HỆ ĐIỀU KHIỂN (BMS)

• Hỗ trợ:

  • Modbus

  • BACnet

👉 Kết nối với hệ thống BMS để:
✔ Giám sát
✔ Điều khiển từ xa

⚠️ 6. KIỂM TRA TRƯỚC KHI VẬN HÀNH

🔹 Checklist

✔ Kiểm tra nguồn điện
✔ Kiểm tra lưu lượng nước
✔ Xả khí hệ thống
✔ Kiểm tra áp suất
✔ Kiểm tra kết nối điều khiển

▶️ 7. CHẠY THỬ & NGHIỆM THU

• Khởi động máy

• Kiểm tra:

  • Nhiệt độ nước vào/ra

  • Áp suất

  • Độ ồn

• Ghi nhận thông số vận hành

👉 Đảm bảo hệ thống hoạt động ổn định trước bàn giao

❗ 8. LƯU Ý QUAN TRỌNG

• Không chạy khi thiếu nước

• Không che chắn dàn ngưng

• Không để máy hoạt động quá tải kéo dài

• Bảo trì định kỳ

🚀 9. HỖ TRỢ KỸ THUẬT

👉 Bạn cần hỗ trợ lắp đặt chiller cho dự án?

GABACO HỖ TRỢ

✔ Tính toán tải lạnh
✔ Thiết kế hệ thống HVAC
✔ Giám sát lắp đặt
✔ Nghiệm thu hệ thống
