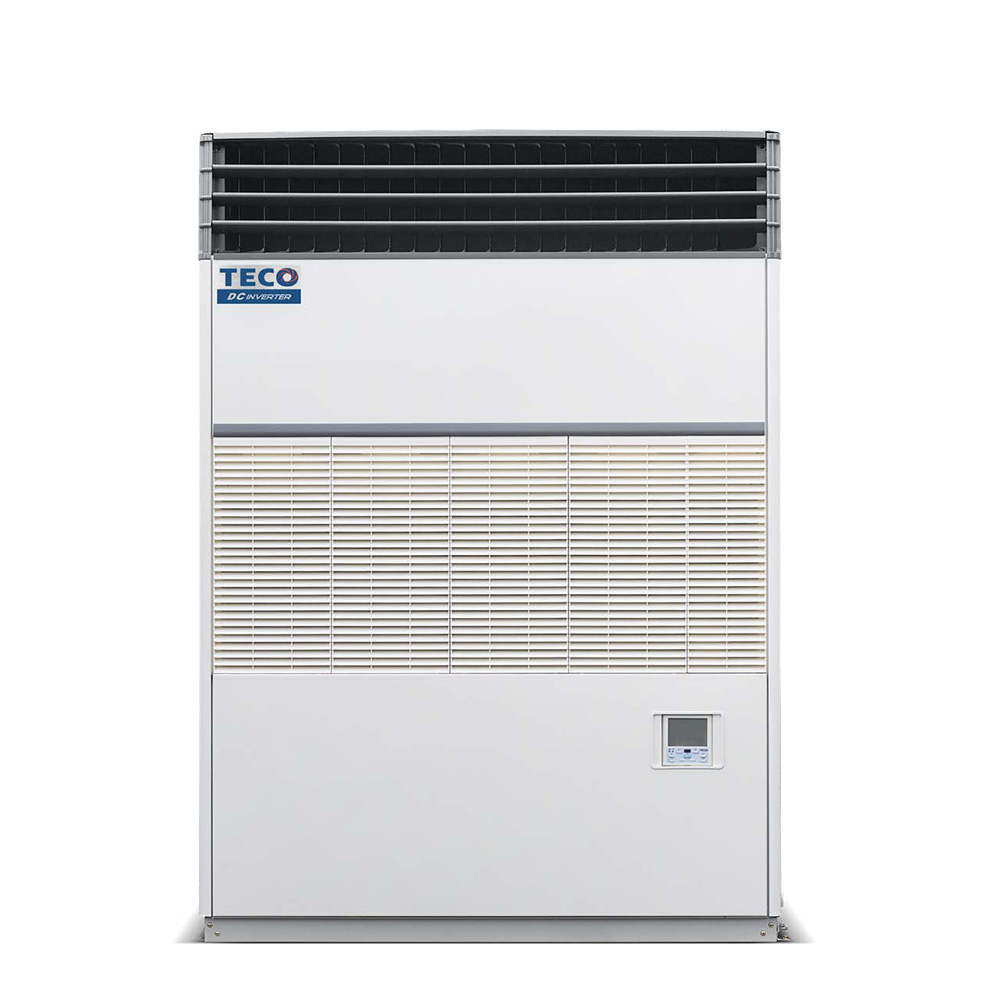

Dựa trên tài liệu kỹ thuật của TECO cho dòng máy lạnh tủ đứng giải nhiệt nước, model PWC-D350M2 là loại thổi trực tiếp (Free-blow type). Dưới đây là hướng dẫn lắp đặt chi tiết dựa trên sơ đồ cấu tạo và thông số của máy:

1. Vị trí lắp đặt và Không gian vận hành

• Nền móng: Máy có trọng lượng tịnh 276 kg (trọng lượng vận hành khoảng 286 kg). Phải đặt máy trên bề mặt sàn bê tông phẳng, vững chắc để tránh rung động và tiếng ồn.

• Khoảng cách lắp đặt: * Mặt trước: Cần để trống tối thiểu 1,000 mm để có không gian tháo panel mặt nạ, vệ sinh lưới lọc và bảo trì máy nén/hộp điện.

  • Mặt sau: Chừa khoảng cách để luồn dây cáp nguồn (Power Supply Cable Hole nằm ở mặt sau).

  • Mặt hông: Chừa không gian để kết nối đường ống nước giải nhiệt và ống thoát nước ngưng.

• Gió tươi (Fresh Air): Máy có lỗ chờ sẵn kích thước 200 x 150 mm ở mặt bên. Nếu cần cấp gió tươi, hãy đục lỗ này và kết nối ống dẫn gió vào.

2. Kết nối hệ thống Nước giải nhiệt (Cooling Water)

Đây là phần quan trọng nhất để máy giải nhiệt tốt và đạt công suất 35.2 kW:

• Đường kính ống: Đầu nước vào (Inlet) và đầu nước ra (Outlet) đều là loại ren 1-1/2″ (DN40).

• Lưu lượng nước: Hệ thống tháp giải nhiệt và bơm phải cung cấp đủ lưu lượng 7.5 $m^3/h$.

• Phụ kiện cần lắp:

  • Y-lọc (Strainer): Bắt buộc lắp ở đầu nước vào để ngăn cặn bẩn làm tắc nghẽn bình ngưng ống chùm (Shell and tube).

  • Van chặn: Lắp ở cả 2 đầu để thuận tiện khi cần súc rửa bình ngưng định kỳ.

  • Van xả khí: Lắp tại điểm cao nhất của đường ống nước để tránh hiện tượng air khí làm máy báo lỗi áp suất cao.

3. Hệ thống thoát nước ngưng (Drainage)

Model PWC-D350M2 thiết kế rất linh hoạt cho việc thoát nước:

• Kích thước ống: Sử dụng ống 1″ (DN25).

• Vị trí kết nối: Bạn có thể chọn thoát nước tại Upper Drain Outlet (phía trên) hoặc Bottom Drain Outlet (dưới sàn) tùy theo vị trí hộp kỹ thuật của công trình.

• Thoát nước khẩn cấp: Máy có lỗ thoát nước riêng cho khoang máy (Mechanic chamber drain) để đảm bảo nước không bị tràn ra sàn nếu khay ngưng chính gặp sự cố.

4. Đấu nối điện và An toàn

• Nguồn điện: 3 Pha, 380V, 50Hz.

• Dây dẫn: Do dòng khởi động (Start current) của máy lên đến 109 A, bạn phải sử dụng dây dẫn và Aptomat có trị số phù hợp (thường là MCCB 30A-40A loại chịu dòng khởi động cao).

• Bảo vệ: Máy đã tích hợp sẵn bộ bảo vệ mất pha và ngược pha. Nếu khi bật máy mà quạt quay ngược hoặc máy không chạy, hãy kiểm tra lại thứ tự pha điện đầu vào.

5. Kiểm tra và Vận hành thử

1. Kiểm tra nước: Bật bơm giải nhiệt trước, xả toàn bộ khí trong đường ống ra ngoài.

2. Kiểm tra quạt: Đảm bảo 02 quạt sirocco quay đúng chiều, gió thổi mạnh qua mặt nạ phía trước.

3. Cài đặt nhiệt độ: Sử dụng bộ điều khiển vi xử lý trên mặt máy để đặt nhiệt độ mong muốn.

4. Theo dõi áp suất: Máy sẽ tự ngắt nếu áp suất cao vượt quá 3.6 MPa hoặc áp suất thấp dưới 0.12 MPa.

LIỆN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN:

CÔNG TY TNHH THƯƠNG MẠI GABA

• Địa chỉ: The Verosa, 39 đường số 10, P. Phú Hữu. TP. Thủ Đức. TP. HCM, Việt Nam
• Điện thoại: 0769 136 836 (Zalo)
• Email: gabaco.ltd@gmail.com/ info@gabaco.vn
• Website: www.gabaco.vn

Dựa trên tài liệu kỹ thuật của TECO cho dòng máy lạnh tủ đứng giải nhiệt nước (Water-Cooled Packaged Air Conditioner), dưới đây là hướng dẫn lắp đặt chi tiết cho model PWC-D280M2 (Loại thổi trực tiếp – Free-blow type):

1. Vị trí lắp đặt và Nền móng

• Trọng lượng: Máy có trọng lượng tịnh là 273 kg. Cần đảm bảo sàn nhà hoặc bệ đỡ có khả năng chịu tải trọng này cùng với lượng nước trong bình ngưng (trọng lượng vận hành khoảng 283 kg).

• Kích thước máy: Cao 1,900 mm x Rộng 1,178 mm x Sâu 485 mm.

• Không gian bảo trì: Dựa trên sơ đồ kích thước, cần để trống mặt trước để tháo bảng điều khiển và mặt hông để kết nối đường ống.

• Lấy gió tươi: Máy có sẵn lỗ chờ kích thước 200 x 150 mm ở mặt bên để kết nối ống gió tươi (Fresh Air Inlet).

2. Kết nối hệ thống Nước giải nhiệt (Cooling Water)

• Đường kính ống: Cả đầu nước vào (Inlet) và đầu nước ra (Outlet) đều sử dụng ống 1-1/2″ (DN40).

• Lưu lượng nước yêu cầu: 7.5 $m^3/h$ để đảm bảo công suất lạnh 26.5 kW.

• Lưu ý kỹ thuật:

  • Sử dụng van chặn và van một chiều để dễ dàng bảo trì.

  • Lắp đặt Y-lọc ở đầu nước vào để bảo vệ bình ngưng dạng ống chùm (Shell and tube) khỏi cặn bẩn.

  • Độ sụt áp (Head loss) qua máy là 22 kPa, cần lưu ý khi chọn công suất bơm nước giải nhiệt.

3. Hệ thống thoát nước ngưng (Drainage)

• Ống thoát nước chính: Sử dụng ống đường kính 1″ (DN25).

• Vị trí thoát: Máy có hai vị trí thoát nước là Upper Drain Outlet (Thoát trên) và Bottom Drain Outlet (Thoát dưới sàn) để linh hoạt theo địa hình lắp đặt.

• Thoát nước khoang máy: Có thêm một đường thoát nước riêng cho khoang máy (Mechanic chamber drain) đường kính 1″ để xử lý nước đọng nếu có.

4. Kết nối Điện năng

• Nguồn điện: 3 Pha, 380V, 50Hz.

• Dòng điện: Dòng vận hành định mức là 13.15 A, nhưng dòng khởi động (Start current) lên đến 109 A. Cần chọn tiết diện dây dẫn và Aptomat (MCCB) chịu được dòng khởi động này.

• Lỗ luồn dây: Máy có lỗ chờ (Power Supply Cable Hole) ở mặt sau để luồn cáp nguồn vào tủ điện.

• Bảo vệ: Máy tích hợp sẵn bảo vệ mất pha/ngược pha và rơ-le nhiệt cho máy nén.

5. Vận hành và Điều khiển

• Bộ điều khiển: Sử dụng vi xử lý (Micro-computer) với màn hình hiển thị nhiệt độ và trạng thái hoạt động.

• Giao diện RS485: Máy có sẵn cổng truyền thông RS485 (tùy chọn) để kết nối với hệ thống giám sát mạng hoặc BMS tòa nhà.

• Kiểm tra trước khi chạy:

  1. Kiểm tra chiều quay của quạt sirocco.

  2. Đảm bảo lưu lượng nước giải nhiệt đạt 7.5 $m^3/h$.

  3. Kiểm tra các công tắc áp suất cao (ngắt ở 3.6 MPa) và áp suất thấp (ngắt ở 0.12 MPa) để đảm bảo an toàn hệ thống.
