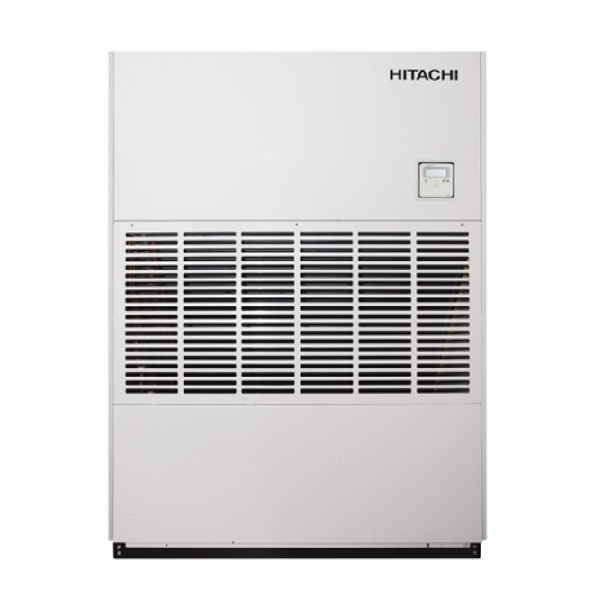

THÔNG SỐ KỸ THUẬT MÁY LẠNH TỦ ĐỨNG HITACHI

Dựa trên tài liệu kỹ thuật của dòng Hitachi RPD mà bạn đã cung cấp, dưới đây là thông số kỹ thuật chi tiết của dàn lạnh tủ đứng đặt sàn model RPD-10.0FNYQ (bao gồm cả biến thể áp suất tĩnh cao H):

1. Hiệu suất và Vận hành

• Công suất lạnh: 25.0 kW (Khoảng 85,300 Btu/h).

• Điện năng tiêu thụ (Dàn lạnh): * Bản tiêu chuẩn: 0.9 kW.

  • Bản áp suất tĩnh cao (H): 1.0 kW.

• Lưu lượng gió: 75 m³/min.

• Áp suất tĩnh ngoài (External Static Pressure):

  • Bản tiêu chuẩn: 25 Pa.

  • Bản cao áp (H): 150 Pa.

• Độ ồn (Sound Pressure Level): 61 dB(A).

2. Kích thước và Trọng lượng

• Kích thước máy (Cao x Rộng x Sâu): 1,685 x 1,170 x 495 mm.

• Trọng lượng tịnh (Net Weight): 150 kg.

• Môi chất lạnh: R410A.

3. Thông số kết nối đường ống

• Kiểu kết nối: Hàn (Brazing) hoặc nối rắc co (Flare-nut).

• Kích thước đường ống đồng:

  • Ống lỏng (Liquid Line): Ø 9.52 mm.

  • Ống hơi (Gas Line): Ø 22.2 mm.

• Đường ống thoát nước ngưng: Sử dụng ống VP25 (Đường kính ngoài 32mm).

4. Thông số điện

• Nguồn điện: 3 Pha, 380-415V, 50Hz.

Lưu ý kỹ thuật:

Model RPD-10.0FNYQ là dòng công suất nhỏ nhất trong phân khúc này (25 kW), rất phù hợp cho các khu vực sản xuất có diện tích vừa phải hoặc các phòng chức năng trong nhà máy. Với độ sâu máy chỉ 495 mm, đây là model mỏng nhất trong series, giúp tiết kiệm diện tích lắp đặt đáng kể so với dòng 16.0 hay 20.0.

Nếu hệ thống của bạn cần thổi gió qua ống gió dài hoặc chia nhiều cửa thổi, hãy lưu ý chọn bản có mã (H) để đạt áp suất 150 Pa, giúp đảm bảo lưu lượng gió thổi ra tại các cửa gió cuối cùng.

LIỆN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN:

CÔNG TY TNHH THƯƠNG MẠI GABA

• Địa chỉ: The Verosa, 39 đường số 10, P. Phú Hữu. TP. Thủ Đức. TP. HCM, Việt Nam
• Điện thoại: 0769 136 836 (Zalo)
• Email: gabaco.ltd@gmail.com/ info@gabaco.vn
• Website: www.gabaco.vn

HƯỚNG DẪN LẮP ĐẶT MÁY LẠNH TỦ ĐÚNG HITACHI

Dựa trên tài liệu kỹ thuật của dòng RPD-10.0FNYQ(H) (Dàn lạnh tủ đứng công suất 25 kW), đây là hướng dẫn lắp đặt chi tiết giúp máy vận hành bền bỉ và đạt hiệu suất làm lạnh tốt nhất.

Dòng máy này có kích thước gọn hơn các 16.0 HP hay 20.0 HP nhưng vẫn đòi hỏi quy trình lắp đặt công nghiệp khắt khe.

1. Vị trí lắp đặt và Nền móng

• Khoảng cách tối thiểu: * Mặt trước: Chừa ít nhất 1,000 mm để mở cửa tủ kiểm tra board mạch và máy nén (nếu có) hoặc vệ sinh lưới lọc.

  • Các mặt còn lại: Cách tường tối thiểu 300 – 500 mm để đảm bảo gió hồi không bị quẩn và dễ dàng thao tác đường ống.

• Nền móng: Máy nặng 150 kg, cần đặt trên bề mặt phẳng tuyệt đối.

• Giảm chấn: Sử dụng tấm cao su đệm dưới 4 góc chân máy để triệt tiêu độ rung, tránh tiếng ồn cộng hưởng vào sàn nhà.

2. Kết nối ống môi chất lạnh (R410A)

Model 10.0FNYQ yêu cầu kích thước ống đồng cụ thể:

• Đường lỏng: Ø9.52 mm.

• Đường hơi: Ø22.2 mm.

• Kỹ thuật hàn: Phải thổi khí Nitơ áp suất thấp trong suốt quá trình hàn để tránh tạo xỉ đồng bên trong ống, gây tắc nghẽn van tiết lưu điện tử.

• Cách nhiệt: Bọc bảo ôn riêng biệt cho cả ống lỏng và ống hơi để tránh tổn thất nhiệt và đọng sương.

3. Hệ thống thoát nước ngưng

• Đường ống: Sử dụng ống nhựa VP25 (đường kính ngoài 32 mm).

• Độ dốc: Đảm bảo độ dốc tối thiểu 1/100 hướng về phía thoát nước chính.

• Bẫy nước (P-Trap): Với model RPD-10.0FNYQH (bản cao áp 150 Pa), áp suất hút của quạt rất lớn. Bắt buộc lắp bẫy nước để nước ngưng có thể thoát ra ngoài, tránh hiện tượng nước bị hút ngược gây tràn khay hứng.

4. Kết nối điện và Điều khiển

• Nguồn điện: 3 Pha, 380-415V / 50Hz.

• Cáp tín hiệu (H-Link): Sử dụng dây xoắn đôi có vỏ bọc chống nhiễu. Lưu ý không chạy dây tín hiệu song song sát với dây nguồn để tránh lỗi giao tiếp giữa dàn nóng và dàn lạnh.

• Cài đặt áp suất tĩnh: Nếu kết nối ống gió dài, hãy kiểm tra các chân switch trên bo mạch để chuyển đổi giữa mức 25 Pa (tiêu chuẩn) và 150 Pa (cao áp).

5. Kết nối ống gió (Ducting)

• Khớp nối mềm: Luôn sử dụng khớp nối vải (Canvas) tại miệng thổi gió để ngăn rung động truyền từ dàn lạnh vào hệ thống ống gió tôn.

• Lưu lượng gió: Đảm bảo thiết kế ống gió không làm cản trở lưu lượng gió định mức 75 m³/min của máy.

🛠 Checklist kiểm tra trước khi bàn giao:

1. Thử kín: Nén Nitơ kiểm tra rò rỉ các mối hàn.

2. Hút chân không: Đảm bảo hệ thống đạt độ chân không dưới 500 micron.

3. Kiểm tra quạt: Quạt phải quay đúng chiều và không có tiếng động lạ.

4. Thoát nước: Đổ nước trực tiếp vào khay để kiểm tra tốc độ thoát nước qua bẫy P-trap.

Với model này, nếu bạn lắp đặt cho các phòng họp hoặc văn phòng nhỏ, hãy chú ý bọc tiêu âm bên trong ống gió vì áp suất tĩnh 150 Pa có thể gây ra tiếng gió khá lớn nếu đường ống quá ngắn.
