Dưới đây là thông số kỹ thuật chuẩn – tổng hợp từ catalog chính hãng của Honeywell TF228WN/U 👉 bạn có thể dùng cho / submittal / hồ sơ kỹ thuật:

---

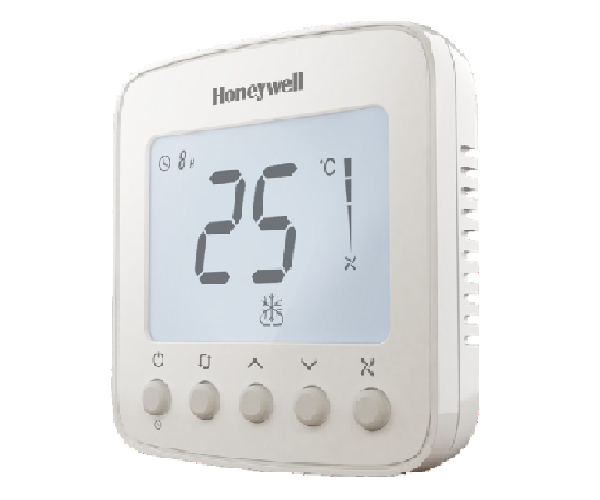

Thông số kỹ thuật Thermostat Honeywell TF228WN/U

1. Thông tin chung

• Model: TF228WN/U
• Dòng sản phẩm: TF228 Series
• Ứng dụng: Điều khiển FCU (Fan Coil Unit)
• Hệ thống: 2 ống (2-pipe)
• Kiểu điều khiển: PI + ON/OFF

👉 Thiết kế cho:

• Quạt 3 cấp
• Van nước ON/OFF

---

2. Nguồn điện & điện năng

• Nguồn cấp: 220VAC (+10% / -15%), 50Hz
• Công suất tiêu thụ: ~1–2W (typical)

Ngõ ra điều khiển:

• Quạt:
  • 3 cấp tốc độ
  • Tải: 3A
• Van nước:
  • ON/OFF (SPST)
  • Tải: 2A

---

3. Thông số nhiệt độ

• Dải cài đặt (Setpoint): 10 ~ 32°C
• Dải hiển thị: 0 ~ 37°C
• Độ chính xác: ±1°C tại 21°C

---

4. Cảm biến & điều khiển

• Cảm biến: NTC (tích hợp / NTC 20k)
• Thuật toán:
  • PI Control + CPH (Cycle Per Hour)
• Điều khiển:
  • Van ON/OFF
  • Quạt 3 cấp

---

5. Chế độ hoạt động

• Cooling (làm lạnh)
• Heating (sưởi)
• Ventilation (thông gió)
• Manual / Auto fan

👉 Hỗ trợ:

• Cool only
• Heat only
• Manual changeover

---

6. Tính năng nổi bật

• ✔ CPH – điều khiển ổn định nhiệt độ
• ✔ Memorized Time Off (hẹn giờ tắt)
• ✔ Random Start-up (khởi động ngẫu nhiên)
• ✔ Freeze Protection (chống đóng băng)
• ✔ Keypad Lock (khóa bàn phím)
• ✔ Giới hạn nhiệt độ cài đặt
• ✔ Lưu cấu hình khi mất điện

---

7. Hiển thị & giao diện

• Màn hình: LCD
• Hiển thị:
  • Nhiệt độ phòng
  • Nhiệt độ cài đặt
• Đơn vị: °C / °F

---

8. Điều kiện môi trường

• Nhiệt độ làm việc: 0 ~ 49°C
• Nhiệt độ lưu trữ: -30 ~ 49°C
• Độ ẩm: 5 ~ 90% RH (không ngưng tụ)

---

9. Lắp đặt & cơ khí

• Kiểu lắp: Âm tường (hộp 86x86mm)
• Cấp bảo vệ: IP20

---

10. Đấu nối (Terminal)

• Nguồn: L / N
• Quạt:
  • FH (High)
  • FM (Medium)
  • FL (Low)
• Van:
  • VO (Valve Open)
  • VC (Valve Close)

---

🔥 Tóm tắt nhanh (dành cho kỹ sư)

• ✔ FCU 2 ống
• ✔ PI + ON/OFF control (CPH)
• ✔ Quạt 3 tốc độ
• ✔ Van ON/OFF
• ✔ Nguồn 220VAC
• ✔ Không hỗ trợ BMS

---

⚠️ Lưu ý quan trọng

• TF228WN/U:
  • ❌ Không có Modbus
  • ❌ Không có BACnet

👉 Nếu cần BMS:

• → Chọn TFM428KNM/U (Modbus)
• → Chọn TFM428KNB/U (BACnet)

LIỆN HỆ NGAY:

CÔNG TY TNHH THƯƠNG MẠI GABA

• Địa chỉ: Văn phòng 5.09, Lầu 5, Tòa nhà ST Moritz, Số 1014 Phạm Văn Đồng, P. Hiệp Bình, Tp.HCM, VN.
• Điện thoại: 0769 136 836 (Zalo)
• Email: gabaco.ltd@gmail.com/ info@gabaco.vn
• Website: www.gabaco.vn

Hướng dẫn lắp đặt Thermostat Honeywell TF228WN/U (Chi tiết)

1. Tổng quan thiết bị

TF228WN/U dùng để:

• Điều khiển FCU hệ 2 ống
• Điều khiển quạt 3 tốc độ (Low / Med / High)
• Điều khiển van nước ON/OFF
• Có chế độ Auto fan + PI (CPH)

---

2. Chuẩn bị trước khi lắp đặt

🔧 Dụng cụ

• Tua vít
• Kìm điện
• Đồng hồ đo điện

---

⚠️ Kiểm tra hệ thống

• Nguồn điện: 220VAC
• FCU:
  • Quạt 3 cấp
  • Van nước ON/OFF
• Xác định dây:
  • Nguồn (L/N)
  • Quạt (FH/FM/FL)
  • Van (VO/VC)

---

3. Vị trí lắp đặt tiêu chuẩn

📍 Theo khuyến cáo hãng:

• Cao khoảng 1.5m so với sàn
• Khu vực thông thoáng, nhiệt độ trung bình

❌ Tránh lắp tại:

• Gần cửa, góc khuất
• Gió thổi trực tiếp từ FCU
• Ánh nắng hoặc nguồn nhiệt
• Gần ống nóng / lạnh

👉 Nếu lắp sai vị trí → đo nhiệt độ sai → điều khiển không chính xác

---

4. Sơ đồ đấu dây TF228WN/U

🔌 Terminal tiêu chuẩn

👉 Đây là sơ đồ chuẩn theo hãng

---

5. Các bước lắp đặt chi tiết

🔹 Bước 1: Ngắt nguồn điện

👉 Bắt buộc để tránh điện giật
👉 Hãng yêu cầu ngắt nguồn trước khi lắp

---

🔹 Bước 2: Gắn đế thermostat

• Tháo mặt trước
• Gắn vào hộp âm tường 75×75 hoặc 86x86mm
• Căn chỉnh thẳng

---

🔹 Bước 3: Đấu dây

✔ 1. Đấu nguồn

• L → dây nóng
• N → dây trung tính

---

✔ 2. Đấu quạt FCU

• FH → quạt tốc độ cao
• FM → quạt tốc độ trung
• FL → quạt tốc độ thấp

---

✔ 3. Đấu van nước

• VO → van mở
• VC → van đóng

👉 Dùng cho:

• Cooling
• Heating
• Manual changeover

---

🔹 Bước 4: Siết chặt terminal

👉 Phải siết chặt vít để tránh lỏng dây

---

🔹 Bước 5: Lắp hoàn thiện

• Gắn mặt thermostat
• Kiểm tra chắc chắn

---

🔹 Bước 6: Cấp điện & kiểm tra

Kiểm tra:

• Màn hình LCD
• Quạt chạy đủ 3 cấp
• Van đóng/mở đúng
• Chuyển chế độ Cooling / Heating

---

6. Cài đặt ban đầu (ISU – Installation Setup)

👉 Giữ nút nguồn 3 giây để vào cài đặt

Các thông số quan trọng:

• System type: 2-pipe (default)
• Fan mode:
  • Auto
  • Manual
• CPH:
  • Heating: 4
  • Cooling: 3

---

7. Lưu ý quan trọng khi lắp đặt

⚠️ Đấu nhầm dây quạt

→ Quạt chạy sai cấp

⚠️ Đấu sai VO/VC

→ Van không hoạt động

⚠️ Không siết chặt dây

→ Chập chờn, mất tín hiệu

⚠️ Không ngắt nguồn

→ Nguy hiểm điện

---

8. Checklist nghiệm thu

• ✔ Nguồn ổn định
• ✔ LCD hiển thị OK
• ✔ Quạt đủ 3 cấp
• ✔ Van hoạt động đúng
• ✔ Chế độ Auto hoạt động
• ✔ CPH hoạt động ổn định

---

9. Lỗi thường gặp & cách xử lý

---

10. Khuyến nghị kỹ thuật

👉 TF228WN/U phù hợp:

• Khách sạn
• Chung cư
• Văn phòng
• Công trình không BMS

👉 Nếu cần BMS:

• → Modbus: TFM428KNM/U
• → BACnet: TFM428KNB/U

👉 Ngoài lắp đặt đúng kỹ thuật, việc chọn đúng thermostat cũng rất quan trọng.
