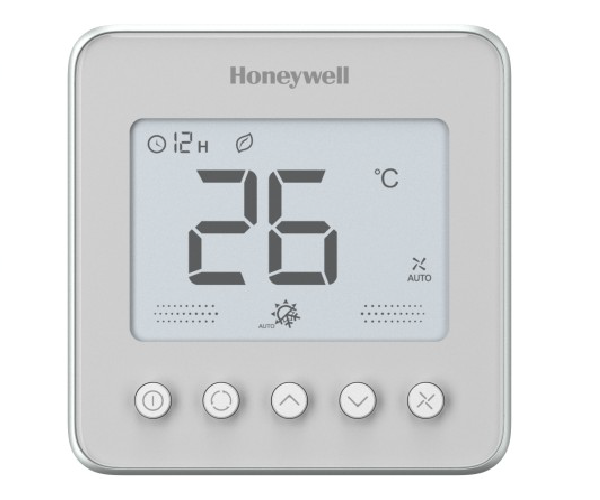

Thông số kỹ thuật Thermostat Honeywell TF428WN/U

1. Thông tin chung

• Model: TF428WN/U
• Dòng sản phẩm: TF428 Series
• Ứng dụng: Điều khiển FCU (Fan Coil Unit)
• Hệ thống hỗ trợ: 2 ống / 4 ống (2-pipe / 4-pipe)
• Kiểu điều khiển: ON/OFF + PI Control (CPH)

---

2. Nguồn điện & điện năng

• Nguồn cấp: 220–230VAC / 50–60Hz
• Công suất tiêu thụ: ≤ 1.5W (typical)

Ngõ ra điều khiển:

• Van nước:
  • Relay ON/OFF (SPST)
  • Tải: 2(1)A
• Quạt:
  • 3 cấp tốc độ
  • Tải: 4(2)A mỗi cấp

---

3. Thông số nhiệt độ

• Dải cài đặt (Setpoint): 10 ~ 32°C
• Dải hiển thị: 0 ~ 37°C
• Độ chính xác: ±1°C tại 25°C
• Bước điều chỉnh: 0.5°C hoặc 1°C

---

4. Cảm biến & điều khiển

• Loại cảm biến: NTC 20kΩ
• Điều khiển:
  • Van ON/OFF
  • Quạt 3 cấp
• Thuật toán:
  • PI Control (Cycle Per Hour – CPH)
  • Giữ nhiệt độ ổn định hơn ON/OFF thường

---

5. Chế độ hoạt động

• Cooling (Làm lạnh)
• Heating (Sưởi)
• Fan Only
• Auto / Manual fan
• Auto changeover (2 ống / 4 ống)

---

6. Tính năng nổi bật

• ✔ Energy Saving Mode (tiết kiệm điện)
• ✔ Occupancy (key card khách sạn)
• ✔ Random Start (khởi động ngẫu nhiên)
• ✔ Memorized Off Timer
• ✔ Freeze Protection (chống đóng băng)
• ✔ Giới hạn nhiệt độ cài đặt
• ✔ Lưu cài đặt khi mất điện

---

7. Hiển thị & giao diện

• Màn hình: LCD
• Hiển thị:
  • Nhiệt độ phòng
  • Trạng thái hoạt động
  • Tốc độ quạt
• Đơn vị: °C / °F

---

8. Điều kiện môi trường

• Nhiệt độ làm việc: -18 ~ 49°C
• Độ ẩm: 5 ~ 90% RH (không ngưng tụ)

---

9. Lắp đặt & cơ khí

• Kiểu lắp: Gắn tường (hộp âm tiêu chuẩn 86×86 mm)
• Cấp bảo vệ: IP20
• Vật liệu vỏ: Nhựa ABS cao cấp

---

10. Đấu nối (Terminal)

• Nguồn: L / N
• Quạt: Low / Medium / High
• Van:
  • Cooling
  • Heating (4 ống)
• Occupancy
• (Tùy chọn) cảm biến ngoài

---

🔥 Tóm tắt nhanh (dành cho kỹ sư)

• ✔ FCU 2 ống / 4 ống
• ✔ ON/OFF + PI Control (CPH)
• ✔ Quạt 3 tốc độ
• ✔ Có Occupancy (key card)
• ✔ Không hỗ trợ BMS
• ✔ Nguồn 220VAC

---

⚠️ Lưu ý quan trọng

• TF428WN/U:
  • ❌ Không có Modbus
  • ❌ Không có BACnet
• Nếu cần BMS:
  • → Chọn TFM428KNM/U (Modbus)
  • → Chọn TFM428KNB/U (BACnet)

LIỆN HỆ NGAY:

CÔNG TY TNHH THƯƠNG MẠI GABA

• Địa chỉ: Văn phòng 5.09, Lầu 5, Tòa nhà ST Moritz, Số 1014 Phạm Văn Đồng, P. Hiệp Bình, Tp.HCM, VN.
• Điện thoại: 0769 136 836 (Zalo)
• Email: gabaco.ltd@gmail.com/ info@gabaco.vn
• Website: www.gabaco.vn

Dưới đây là hướng dẫn lắp đặt chi tiết Thermostat Honeywell TF428WN/U 👉 chuẩn kỹ thuật để bạn thi công, nghiệm thu công trình FCU:

---

Hướng dẫn lắp đặt Thermostat Honeywell TF428WN/U (Chi tiết)

1. Tổng quan thiết bị

TF428WN/U dùng để:

• Điều khiển FCU 2 ống / 4 ống
• Điều khiển quạt 3 tốc độ (Low / Med / High)
• Điều khiển van nước ON/OFF (Cooling / Heating)
• Có Occupancy (key card)
• Không có BMS (standalone)

---

2. Chuẩn bị trước khi lắp đặt

🔧 Dụng cụ

• Tua vít, kìm điện
• Đồng hồ đo điện
• Bút thử điện

---

⚠️ Kiểm tra hệ thống

• Nguồn điện: 220–230VAC
• FCU:
  • Quạt 3 cấp
  • Van nước (2 hoặc 4 ống)
• Xác định dây:
  • Nguồn (L/N)
  • Quạt (Low/Med/High)
  • Van (Cooling / Heating)
  • OCC (key card)

---

3. Vị trí lắp đặt tiêu chuẩn

📍 Lắp tại:

• Cao 1.2 – 1.5m so với sàn
• Tránh:
  • Gió thổi trực tiếp từ FCU
  • Ánh nắng
  • Nguồn nhiệt

👉 Đảm bảo đo nhiệt độ chính xác

---

4. Sơ đồ đấu dây TF428WN/U

🔌 Các terminal chính

---

5. Các bước lắp đặt chi tiết

🔹 Bước 1: Ngắt nguồn điện

👉 Bắt buộc trước khi thi công

---

🔹 Bước 2: Gắn đế thermostat

• Tháo mặt trước
• Bắt đế vào hộp âm tường 86x86mm
• Căn chỉnh thẳng

---

🔹 Bước 3: Đấu dây

1. Đấu nguồn

• L → dây nóng
• N → dây trung tính

---

2. Đấu quạt FCU

• LOW → quạt tốc độ thấp
• MED → quạt tốc độ trung
• HIGH → quạt tốc độ cao

---

3. Đấu van nước

✔ Hệ 2 ống:

• VALVE → van ON/OFF

✔ Hệ 4 ống:

• VALVE C → van lạnh
• VALVE H → van nóng

---

4. Đấu Occupancy (nếu có)

✔ Key card khách sạn:

• OCC → tín hiệu từ ổ thẻ
• Rút thẻ → thermostat chuyển chế độ tiết kiệm

---

🔹 Bước 4: Lắp hoàn thiện

• Gắn mặt thermostat
• Siết vít cố định

---

🔹 Bước 5: Cấp điện & kiểm tra

Kiểm tra:

• Màn hình LCD hiển thị
• Quạt chạy đủ 3 cấp
• Van hoạt động đúng
• Chế độ làm lạnh / sưởi
• Occupancy hoạt động

---

6. Cài đặt cơ bản (Setup)

🔧 Thiết lập quan trọng:

• Chọn hệ:
  • 2 ống
  • 4 ống
• Chế độ:
  • Cooling / Heating
• Fan:
  • Auto / Manual

---

7. Lưu ý quan trọng khi lắp đặt

⚠️ Sai hệ ống

→ Điều khiển sai nóng/lạnh

⚠️ Đấu nhầm quạt

→ Quạt không chạy đúng cấp

⚠️ Không đấu OCC

→ Không tiết kiệm điện

⚠️ Lắp sai vị trí

→ Đo nhiệt độ sai

---

8. Checklist nghiệm thu

• ✔ Nguồn điện ổn định
• ✔ Màn hình hoạt động
• ✔ Quạt đủ 3 cấp
• ✔ Van đóng/mở đúng
• ✔ Chuyển chế độ OK
• ✔ Occupancy OK

---

9. Lỗi thường gặp & cách xử lý

---

10. Khuyến nghị kỹ thuật

👉 Dùng TF428WN/U cho:

• Chung cư
• Văn phòng
• Khách sạn (không BMS)

👉 Nếu công trình có BMS:

• → Modbus: TFM428KNM/U
• → BACnet: TFM428KNB/U

👉 Ngoài lắp đặt đúng kỹ thuật, việc chọn đúng thermostat cũng rất quan trọng.
Tham khảo thêm:
So sánh thermostat Honeywell cho từng loại công trình

---

CTA – Hỗ trợ kỹ thuật & bản vẽ

👉 Bạn cần:

• Sơ đồ đấu dây dạng hình (shop drawing)
• File CAD / PDF gửi chủ đầu tư
• Tư vấn chọn thermostat đúng chuẩn
