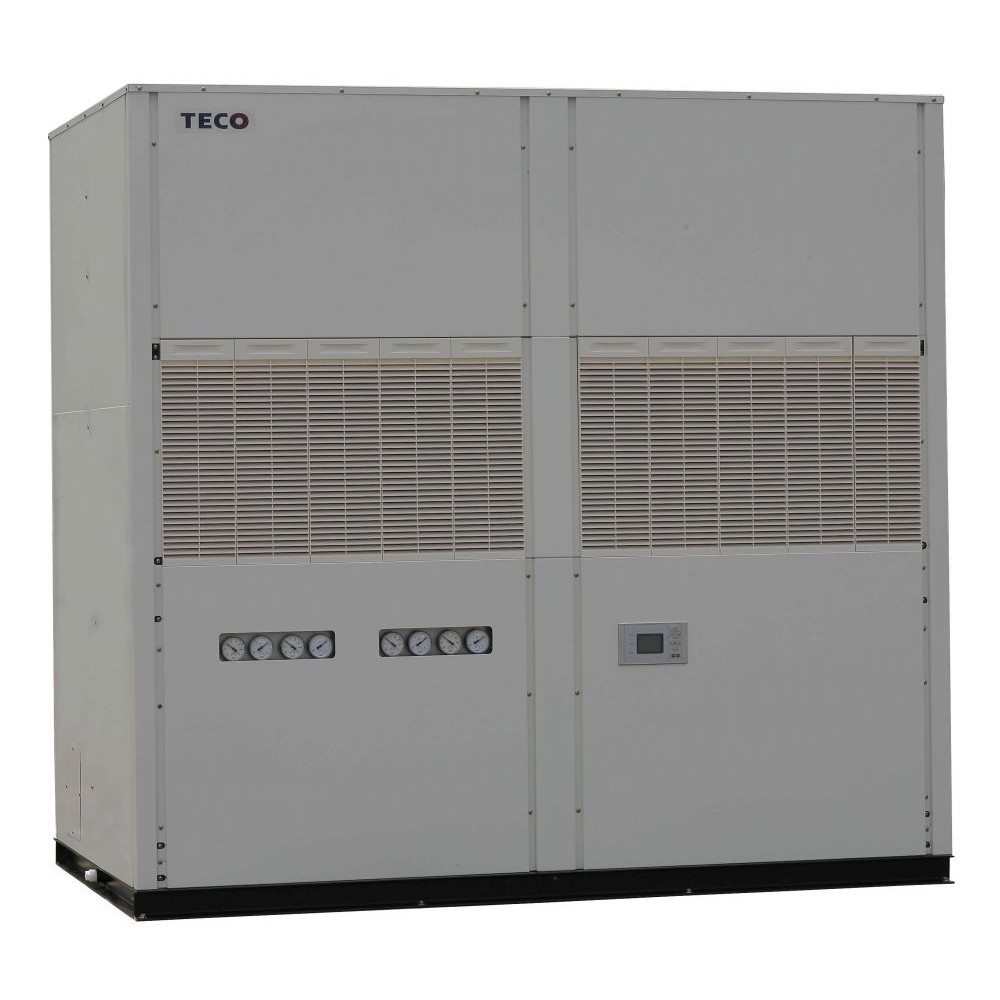

Dựa trên tài liệu kỹ thuật của TECO cho dòng máy lạnh tủ đứng giải nhiệt nước, dưới đây là thông số kỹ thuật chi tiết của model PWC-D280MM2 (Loại nối ống gió – Ducted Type):

1. Hiệu suất làm lạnh (Cooling Performance)

• Công suất lạnh: 26.5 kW (tương đương 91,100 Btu/h).

• Lưu lượng gió: 4,200 $m^3/h$.

• Áp suất tĩnh ngoài (External Static Pressure): 50 Pa.

• Chỉ số hiệu quả năng lượng (EER): 4.14 W/W.

• Chỉ số IPLV: 3.84 W/W.

2. Thông số Điện năng & Máy nén

• Nguồn điện: 3 Pha, 380V, 50Hz.

• Loại máy nén: Máy nén xoắn ốc kín (Hermetic Scroll).

• Số lượng máy nén: 01 bộ.

• Công suất máy nén: 7.5 kW.

• Dòng điện vận hành tổng: 13.15 A.

• Dòng khởi động (Start Current): 109 A.

3. Hệ thống Giải nhiệt & Môi chất

• Loại bình ngưng: Dạng ống chùm (Shell and tube).

• Lưu lượng nước giải nhiệt: 7.5 $m^3/h$.

• Độ sụt áp nước (Head loss): 22 kPa.

• Kết nối ống nước (Vào/Ra): Ren trong 1-1/2″ (DN40).

• Môi chất lạnh: R410A (Lượng nạp: 4.0 kg).

4. Thông số Quạt & Dàn lạnh

• Loại quạt: Quạt sirocco hút đôi (Double-suction sirocco fan).

• Số lượng quạt: 02 bộ.

• Công suất motor quạt: 0.39 kW.

• Kiểu truyền động: Truyền động trực tiếp (Direct drive).

• Dàn lạnh: Loại cánh nhôm xẻ rãnh/ống đồng, 4 hàng.

5. Kích thước & Trọng lượng

• Kích thước máy (Cao x Rộng x Sâu): 1,620 x 1,178 x 485 mm.

• Trọng lượng tịnh: 273 kg.

• Trọng lượng tổng (có bao bì): 283 kg.

6. Các tính năng bảo vệ

• Bảo vệ quá nhiệt và quá tải cho máy nén và motor quạt.

• Bảo vệ mất pha và ngược pha (Phase sequence protection).

• Công tắc áp suất cao (3.6 MPa) và áp suất thấp (0.12 MPa).

• Lỗ chờ cấp gió tươi (Fresh Air Inlet): 200 x 150 mm.

Lưu ý kỹ thuật: Vì đây là model nối ống gió (MM2), máy có áp suất tĩnh ngoài 50 Pa để đẩy gió đi qua hệ thống đường ống. Khi lắp đặt, cần sử dụng khớp nối mềm (Canvas) tại miệng thổi phía trên đỉnh máy để giảm rung động. Với dòng khởi động lên tới 109 A, hệ thống điện cần được tính toán kỹ để tránh sụt áp khi khởi động.

LIỆN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN:

CÔNG TY TNHH THƯƠNG MẠI GABA

• Địa chỉ: The Verosa, 39 đường số 10, P. Phú Hữu. TP. Thủ Đức. TP. HCM, Việt Nam
• Điện thoại: 0769 136 836 (Zalo)
• Email: gabaco.ltd@gmail.com/ info@gabaco.vn
• Website: www.gabaco.vn

Dựa trên tài liệu kỹ thuật của TECO, model PWC-D280MM2 là dòng máy lạnh tủ đứng giải nhiệt nước loại nối ống gió (Ducted Type). Khác với dòng thổi trực tiếp, dòng này yêu cầu lắp đặt hệ thống ống gió dẫn và có các thông số kỹ thuật đặc thù về áp suất tĩnh.

Dưới đây là hướng dẫn lắp đặt chi tiết:

1. Vị trí lắp đặt và Không gian bảo trì

• Nền móng: Máy có trọng lượng tịnh 273 kg. Phải đặt máy trên sàn bê tông phẳng hoặc bệ máy có lót cao su chống rung để triệt tiêu tiếng ồn từ máy nén xoắn ốc (Scroll).

• Khoảng cách bảo trì: * Mặt trước: Để trống ít nhất 1,000 mm để tháo panel, tiếp cận máy nén và tủ điện.

  • Phía trên: Do là loại nối ống gió, bạn cần chừa không gian phía trên đỉnh máy để kết nối hộp họng gió (Plenum) và đường ống gió đi.

• Lấy gió tươi: Có lỗ chờ sẵn kích thước 200 x 150 mm ở mặt bên để kết nối ống cấp gió tươi nếu cần.

2. Lắp đặt hệ thống ống gió (Ducting)

Đây là phần khác biệt nhất so với dòng thổi trực tiếp:

• Kết nối miệng thổi: Miệng thổi gió nằm trên đỉnh máy. Bắt buộc sử dụng khớp nối mềm (Canvas) giữa miệng thổi của máy và ống gió tôn để ngăn rung động truyền vào hệ thống ống gió của tòa nhà.

• Áp suất tĩnh: Model này có áp suất tĩnh ngoài (External Static Pressure) nhất định để đẩy gió qua ống. Cần tính toán kỹ chiều dài ống gió và số lượng miệng gió để không vượt quá áp suất định mức của quạt Sirocco bên trong.

• Ống gió hồi: Có thể hồi gió trực tiếp tại thân máy hoặc lắp hộp gió hồi phía sau máy.

3. Kết nối hệ thống Nước giải nhiệt (Cooling Water)

• Đường kính ống: Đầu nước vào (Inlet) và đầu nước ra (Outlet) đều sử dụng ren 1-1/2″ (DN40).

• Lưu lượng nước: Hệ thống phải đảm bảo lưu lượng 7.5 $m^3/h$.

• Phụ kiện bắt buộc:

  • Lắp Y-lọc (Strainer) ở đầu nước vào máy để bảo vệ bình ngưng dạng ống chùm (Shell and tube).

  • Lắp van chặn ở cả hai đầu nước để phục vụ việc súc rửa bình ngưng định kỳ.

  • Lắp van xả khí (Air vent) tại điểm cao nhất của đường ống nước để đuổi khí, tránh máy báo lỗi áp suất cao.

4. Hệ thống thoát nước ngưng (Drainage)

• Kích thước: Sử dụng ống thoát nước 1″ (DN25).

• Vị trí thoát: Bạn có thể chọn thoát nước ở phía trên (Upper Drain Outlet) hoặc phía dưới sàn (Bottom Drain Outlet).

• Bẫy nước (P-Trap): Vì quạt hút gió tạo ra áp suất âm bên trong khoang máy, bạn phải lắp bẫy nước (P-trap) tại đường thoát nước để đảm bảo nước ngưng có thể chảy ra ngoài và ngăn mùi từ hố ga quay ngược vào máy.

5. Đấu nối điện và Điều khiển

• Nguồn điện: 3 Pha, 380V, 50Hz.

• Dòng điện: Dòng vận hành là 13.15 A, nhưng dòng khởi động lên đến 109 A. Cần chọn tiết diện cáp nguồn và CB phù hợp để không bị nhảy khi máy bắt đầu chạy.

• Bảo vệ: Máy đã tích hợp sẵn bảo vệ mất pha/ngược pha và rơ-le nhiệt. Nếu quạt quay ngược chiều, hãy đảo 2 trong 3 pha điện đầu vào.

Lưu ý kỹ thuật: Với dòng nối ống gió PWC-D280MM2, việc đảm bảo lưu lượng gió thổi qua dàn lạnh là rất quan trọng. Nếu ống gió quá dài hoặc bị tắc, áp suất sẽ tăng cao làm giảm hiệu suất lạnh và có thể gây đóng băng dàn lạnh.
